DB224B Antena base de 4 Dipolos, 155-165 MHz | SYSCOM

ventas@syscom.mx

ayuda@syscom.mx

0

0

Radiocomunicación Antenas Estaciones Base y Repetidores

Inicio
Radiocomunicación
Antenas
Estaciones Base y Repetidores
DB224-B

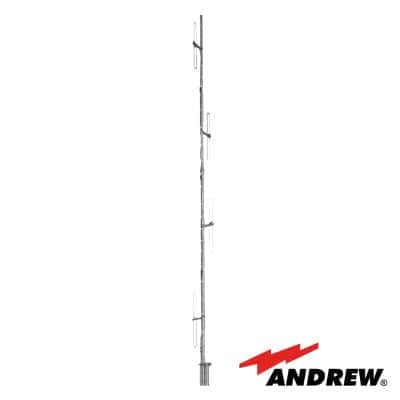

Vista 1 del producto

Imagen

Antena base de 4 Dipolos, 155-165 MHz

Rango de frecuencia 155-165 MHz
4 dipolos para mayor recepción
Ganancia de 8.1 dBi fija

Eventos

Potencia máxima 500 W

Conector N macho profesional

Resistencia al viento 129 km/h

ModeloDB224-B

MarcaANDREW / COMMSCOPE

SAT43221706

3 años de garantía

Inicia sesión para ver precios especiales

Iniciar Sesión

Inicia sesión para ver precios especiales

Iniciar Sesión

Etiqueta Producto Ficha Técnica Hoja técnica Instalación

Especificaciones

Características Técnicas

Rango de Frecuencia: 155-165 MHz
Dipolos: 4
Ganancia: 8.1 dBi (especificación técnica)
Ancho de Banda: 10 MHz
Potencia Máxima: 500 W
Conector: N Macho
Resistencia al Viento: 129 km/h

Especificaciones Eléctricas

Ancho de Banda: 155-165 MHz
Ganancia: 8.1 dBi
Ancho de Haz Horizontal: 360°
Ancho de Haz Vertical: 16°
Tilt Eléctrico: 0°
VSWR / Pérdida de Retorno: 1.5 | 14.0 dB
Polarización: Vertical
Impedancia: 50 Ω

Especificaciones Mecánicas

Material del Radiador: Aluminio
Conector RF: N Macho
Ubicación del Conector: Parte inferior
Cantidad de Conectores: 1
Color: Plata
Protección contra Rayos: Tierra directa
Carga al Viento: 560.5 N @ 100 mph
Velocidad Máxima de Viento: 129 km/h
Longitud: 6477.0 mm (255.0 in)
Peso Neto: 15.9 kg (35.0 lb)

Cumplimiento Regulatorio

RoHS 2011/65/EU Compliant by Exemption
China RoHS SJ/T 11364-2006 Above Maximum Concentration Value (MCV)

Incluye

Kit de montaje DB365-OS
Dos abrazaderas para montaje en tubos de 1.25 - 3.5 in (35 - 89 mm) de diámetro

Notas de Instalación

Diseñado bajo norma ISO 9001:2008
Para montaje lateral en torre se sugiere kit DB-5001
Diseñado para uso exterior
Condiciones ambientales extremas pueden degradar el rendimiento
