MRF392 Transistor de Silicio NPN, 30-500 MHz, 28 Vcc, 10 dB, 125 Watt, 744A-01. | SYSCOM

Radiocomunicación Refacciones KENWOOD / ICOM / TXPRO

Inicio
Radiocomunicación
Refacciones
KENWOOD / ICOM / TXPRO
MRF392

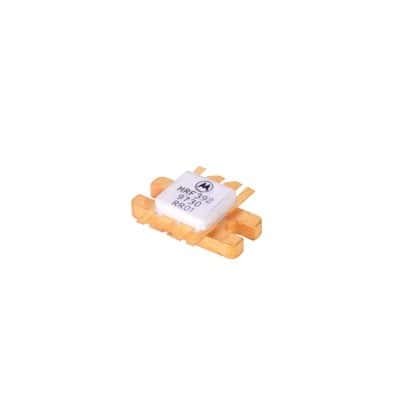

Vista 1 del producto

Imagen

Transistor de Silicio NPN, 30-500 MHz, 28 Vcc, 10 dB, 125 Watt, 744A-01.

Transistor NPN de silicio para alta frecuencia
Rango operativo de 30 a 500 MHz

Tensión colector-emisor de 28 Vcc

Ganancia de 10 dB con eficiencia 55%

Potencia salida 125 W a 400 MHz

Doble transistor en encapsulado push-pull

ModeloMRF392

SAT32111607

3 años de garantía

Inicia sesión para ver precios especiales

Iniciar Sesión

Inicia sesión para ver precios especiales

Iniciar Sesión

Etiqueta Producto Ficha Técnica MRF392

Especificaciones

Características Principales

Transistor de silicio NPN de alta frecuencia
Rango de frecuencias: 30-500 MHz
Tensión de colector-emisor hasta 28 Vcc
Ganancia de 10 dB para amplificación eficaz
Potencia máxima de salida: 125 Watt

Máximos Permisibles

VCEO: 30 Vdc
VCBO: 60 Vdc
VEBO: 4.0 Vdc
IC: 16 Adc
PD: 270 Watts (a TC = 25°C)
Derate: 1.54 W/°C
Tstg: -65 a +150 °C
TJ: 200 °C

Características Térmicas

RθJC: 0.65 °C/W

Características Eléctricas

hFE: 40-100 (a IC = 1.0 Adc)
Cob: 75-95 pF

Características de Operación

Ganancia: 8-10 dB
Eficiencia: 50-55%
VSWR: 30:1 sin degradación
Impedancia: 20 Ω

Configuración

Dos transistores en un solo encapsulado
Configuración push-pull
Emisores comunes
Redes de adaptación de impedancia integradas
Metabolización de oro para alta confiabilidad

Frecuencias de Operación

Frecuencia de prueba: 400 MHz
Rango de frecuencia: 30-500 MHz
Reducción de potencia: 10 W a 14 W
Tensión de prueba: 28 Vdc

Aplicaciones

Amplificadores de señal RF
Sistemas de comunicación de banda ancha
Equipos de prueba y medición RF
Sistemas de radiodifusión
Amplificadores lineales de alta potencia

Especificaciones de Prueba

Prueba de potencia: 125 W a 400 MHz
Prueba de eficiencia: 55% típico
Prueba de adaptación: VSWR 30:1
Prueba de impedancia: 20 Ω

Impedancia Óptima

100 MHz: 0.72 + j0.44 Ω
225 MHz: 0.72 + j2.62 Ω
400 MHz: 3.88 + j5.72 Ω
450 MHz: 3.84 + j2.8 Ω
500 MHz: 1.26 + j3.01 Ω

Dimensiones

A: 22.60-23.11 mm
B: 9.52-10.03 mm
C: 6.65-7.16 mm
D: 1.60-1.95 mm
E: 2.94-3.40 mm
