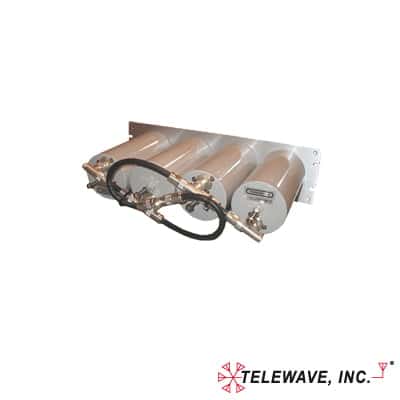

Duplexer Pasa Banda-Rechazo de Banda, 470-512 MHz, 4 Cavidades (4" Dia.) 3 MHz, 250 Watt, N Hem.
- Rango de frecuencia 470-512 MHz
- 4 cavidades de 4' de diámetro
- Separación TX-RX mínima de 3 MHz
- Pérdida de inserción de 1.0 dB
- Aislamiento TX-RX de 90 dB
- Potencia máxima de 250 Watts
Inicia sesión para ver precios especiales
Iniciar SesiónInicia sesión para ver precios especiales
Iniciar SesiónNo hay material de marketing disponible
Este producto no tiene material promocional en este momento
Especificaciones
Características Principales
- Rango de Frecuencia: 470-512 MHz
- Cavidades: 4 (4' diámetro)
- Separación TX-RX (Min.): 3 MHz
- Pérdida por Inserción: 1.0 dB
- Aislamiento TX-RX: 90 dB (@ 5 MHz)
- VSWR (máx.): 1.5:1
- Potencia: 250 W
Especificaciones Mecánicas
- Dimensiones: 133 x 483 x 267 mm
- Peso: 4.5 kg
- Conector: N Hembra
- Acabado: Pintura acrílica gris
- Montaje: 19' Panel
Rendimiento del Duplexer
El TPRD-4744 proporciona características de paso de banda con mínima pérdida de inserción, mientras ofrece máxima protección TX a RX en entornos RF severos. La sintonización ajustable optimiza la atenuación requerida para un rendimiento RX ideal.
Con una separación TX-RX de 3 MHz o más, este duplexer puede combinar dos transmisores en una sola antena o alimentar dos receptores. Para espaciados menores a 3 MHz, se recomienda contactar a Telewave para asistencia.
Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes del envío. No se requieren ajustes adicionales.
Nota:
Las frecuencias exactas del transmisor y receptor deben especificarse al momento de realizar el pedido.
