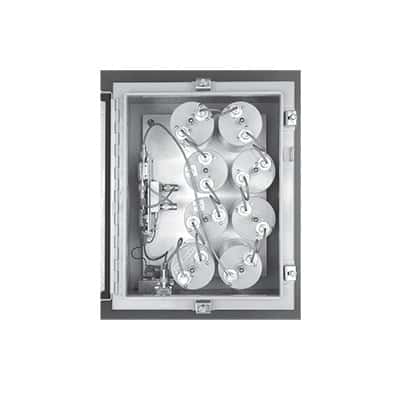

Name: TELEWAVE, INC TTPA4544
Brand: TELEWAVE, INC
SKU: TTPA-4544
Price: 21626 MXN
Availability: PreOrder

Características Generales

Rango de Frecuencia: 455-512 MHz
Ganancia: 17 dB (ajustable en fábrica)
Número de Cavidades: 4 de 4' de diámetro
Ancho de Banda: 2 MHz
Atenuación: 35 dB a ± 10 MHz
Conectores: N Hembra

Características Técnicas

Figura de Ruido: 0.8 dB (típico)
Intercepto de 3er Orden: +40 dB (típico)
VSWR: 1.3:1
Protección contra Rayos: Supresor de impulsos (Polyphaser)
Tensión de Alimentación: +15 VDC / 280 mA (+12 VDC opcional)
Temperatura de Operación: -40°C a +70°C

Especificaciones Mecánicas

Dimensiones: 20 x 16 x 11.5 pulgadas (50.8 x 40.6 x 29.2 cm)
Peso: 39 lbs (17.7 kg)
Acabado: NEMA 4 - Gris (polvo poliéster)

Fuente de Alimentación

Modelo: TTBS-4586 o Multiacoplador con -TT
Alimentación: DC acoplamiento y desacoplamiento
Protección: Contra sobretensión y voltaje inverso

Diseño

Configuración: Dos dispositivos PHEMT en configuración híbrida redundante
Fiabilidad: Falla de un dispositivo causa reducción de 6 dB en ganancia
Protección: Impedancia estable bajo fallos
Circuito: Bajo nivel de pérdida para mejor figura de ruido

Aplicaciones

El amplificador de punta de torre está diseñado para recuperar señales de bajo nivel desde líneas de transmisión largas o con alta pérdida y optimizar el rendimiento del sistema. Permite operación de una sola ventana o multi-ventana en las bandas de recepción de 450-512 MHz.

El sistema de preselección de filtros incorpora tecnologías de línea de transmisión, cavidad y multi-ventana para ofrecer un rendimiento óptimo en entornos RF adversos.

*Consultar por disponibilidad y tiempo de entrega.

Amplificador Punta de Torre / 400-512 MHz, 4 Cav. de 4" Diam, 2 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras.
