WP639B Duplexer WACOM-TX/RX para 150-158 MHz, 4 Cavidades. | SYSCOM

Radiocomunicación Filtros y Sistemas en RF Duplexers

Inicio
Radiocomunicación
Filtros y Sistemas en RF
Duplexers
WP-639-B

Vista 1 del producto

Imagen

Duplexer WACOM-TX/RX para 150-158 MHz, 4 Cavidades.

Frecuencia 150-158 MHz con 4 cavidades
Aislamiento 80 dB a 600 kHz
Pérdida por inserción 1.5 dB

VSWR 1.3:1 máximo

Potencia 200 W resistente a temperatura

Diseño compacto 787 x 483 x 280 mm

Modelo:WP-639-B
Marca:TX RX SYSTEMS INC.
Código SAT:32121800
Garantía:3 años con SYSCOM

Inicia sesión para ver precios especiales

Iniciar Sesión

Inicia sesión para ver precios especiales

Iniciar Sesión

Etiqueta Producto

Ficha Tecnica Generada

wp6xxVHFtuninginstructions

No hay artículos disponibles para este producto

No hay videos disponibles para este producto

No hay material de marketing disponible

Este producto no tiene material promocional en este momento

Especificaciones

Características Principales

Rango de Frecuencia: 150-158 MHz
Cavidades: 4 (5')
Separación TX-RX (Min.): 600 kHz
Pérdida por inserción: 1.5 dB
Aislamiento: 80 dB (@ 600 kHz)
VSWR (máx.): 1.3:1
Potencia: 200 W
Peso: 11 Kg

Especificaciones Eléctricas

Aislamiento a 2.0 MHz: 80 dB
Atenuación a frecuencia TX/RX: 80 dB (@ 600 kHz)
Atenuación a 2.0 MHz: 90 dB
VSWR: 1.3:1 (máx.)
Rango de temperatura: -30° a +60°C

Especificaciones Mecánicas

Dimensiones: 787 x 483 x 280 mm
Conectores: UHF hembra (opcional tipo N)
Acabado: Esmalte negro
Peso neto: 24 lbs (11 kg)
Peso de envío: 32 lbs (14.5 kg)

Configuración BpBr Circuit®

Circuito de acoplamiento patentado
Respuesta de paso banda en frecuencia de paso
Notch profundo y amplio en frecuencia de rechazo
Válido para separaciones cercanas o amplias

Conexión y Terminación

Cables doble blindaje obligatorio
Disponible kit de cables de interconexión
Opcional gabinete IC-224118
Dimensiones gabinete: 18.5' x 22.5' x 41'

Accesorios Compatibles

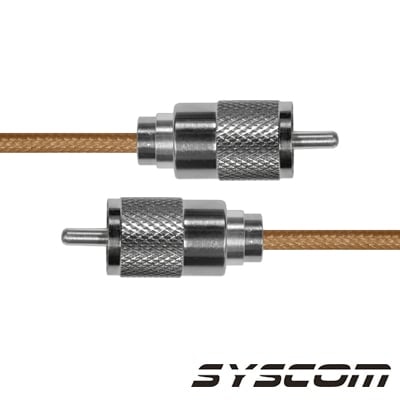

Cable Coaxial RG-142/U de 110 cm (43.31 pulgadas), con Conectores UHF Macho a UHF Macho (PL-259).

EPCOM INDUSTRIAL

Cable Coaxial RG-142/U de 110 cm (43.31 pulgadas), con Conectores UHF Macho a UHF Macho (PL-259).

Cable Coaxial RG-142/U de 110 cm (43.31 pulgadas), con Conectores UHF Macho a UHF Macho (PL-259).

SUHF-142-UHF-110 SUHF-142-UHF-110

Acceder a mi cuenta

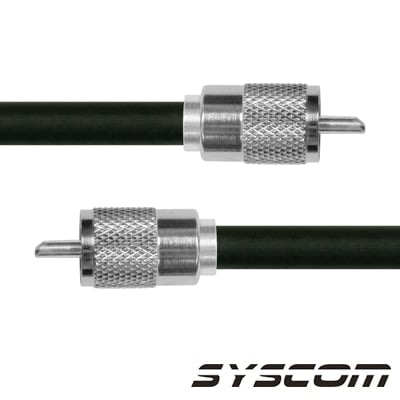

Cable Coaxial RG-214/U de 180 cm, con conectores UHF Macho a UHF Macho (PL-259).
