Name: ICOM OPC1939
Brand: ICOM
SKU: OPC-1939
Price: 138.82 MXN
Availability: PreOrder

Descripción

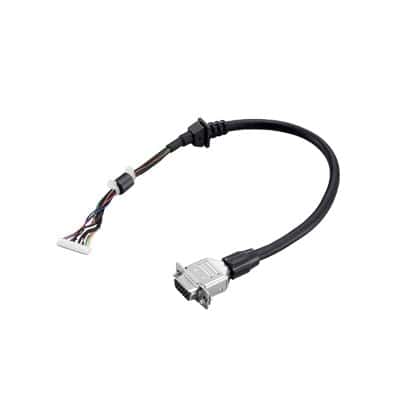

Cable de accesorios DB15 para conectividad con radios de la serie F5021/F5121/5011. Proporciona acceso a señales del Main Board para control y programación avanzada.

Características técnicas

Conector DB15 macho a hembra
Conexión a Main Board de la radio
Soporta control de canales mediante BCD (Binary-Coded Decimal)
Múltiples pines programables para entradas/salidas
Alimentación VCC con corriente máxima de 0.3A
Impedancia de entrada de audio de 1kΩ

Aplicaciones

Control remoto de canales mediante adaptador de tono
Programación de entradas/salidas externas
Conmutación de zonas y canales mediante señales BCD
Control de volumen de audio externo
Activación/desactivación de funciones mediante señales digitales

Asignación de pines

Pin 1: GND - Tierra común
Pin 2: DISC - Salida de discriminador fijo
Pin 4: Ext I/O 4 - Entrada/Salida programable
Pin 6: Ext I/O 6 - Control de alimentación
Pin 7: Ext I/O 7 - Control de volumen de audio
Pin 10: Ext I/O - Entrada/Salida programable
Pin 11: Ext I/O 11 - Salida programable con corriente máxima de 100mA
Pin 13: IN - Entrada de modulación externa
Pin 14: Ext I/O 14 - Control de PTT
Pin 15: VCC - Alimentación con corriente máxima de 0.3A

Detalles de funcionamiento

Soporta programación de canales mediante combinaciones BCD
MCH Select permite asignar 4 pines para selección de canales
Ejemplo: Señal High en MCH Select 1 y 3 = BCD 1+4 = Canal 5
Configuración de lógica activa invertida en pin 2 (OPC-2078)
Impedancia de entrada de audio de 1kΩ
Nivel de entrada de audio: 240mVrms +/-3dB a 1kHz 60% Dev
Nivel de salida de discriminador: 240mVrms +/-3dB a 1kHz 60% Dev

Cable de accesorios DB15 para IC-F5123D/6123D, F5013/6013, F5021/6021

Cable de accesorios DB15 para IC-F5123D/6123D, F5013/6013, F5021/6021
