UNAT10 Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra. | SYSCOM

Radiocomunicación Equipo de Laboratorio Atenuadores

Inicio
Radiocomunicación
Equipo de Laboratorio
Atenuadores
UNAT-10

Vista 1 del producto

Imagen

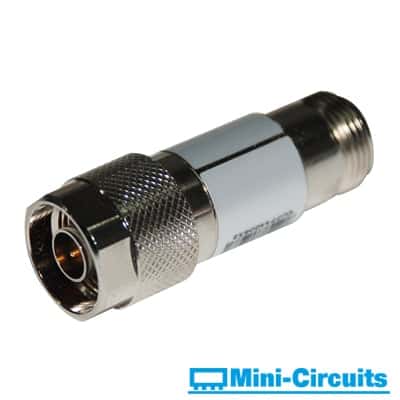

Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra.

Atenuación precisa de 10 dB ±0.3 dB
Rango de frecuencia DC-6000 MHz
Conectores N macho-hembra estándar

Potencia máxima 1W continuo

VSWR 1.15:1 a 1.50:1 según banda

Diseño monolítico para mayor durabilidad

Modelo:UNAT-10
Marca:MINI CIRCUITS
Código SAT:41113700
Garantía:3 años con SYSCOM

Etiqueta Producto

Ficha Tecnica Generada

No hay artículos disponibles para este producto

No hay videos disponibles para este producto

No hay material de marketing disponible

Este producto no tiene material promocional en este momento

Especificaciones

Características Principales

Banda ancha de cobertura: DC a 6000 MHz
Clasificación de potencia: 1W
Construcción rígida monolítica
Disponibilidad inmediata
Costo muy bajo
Conectores N tipo UNAT-10+

Aplicaciones

Ajuste de nivel de señal
Apareamiento de impedancia
Cumple con RoHS

Especificaciones Eléctricas

Rango de frecuencia: DC-6000 MHz
Atenuación: 10±0.3 dB
Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-4.5 GHz), 0.20 dB (4.5-6 GHz)
VSWR: 1.15:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.50:1 (4.5-6 GHz)
Potencia máxima: 1W
Impedancia: 50Ω

Especificaciones Mecánicas

Tipo de conector: N Macho-Hembra
Estilo de carcasa: FF779
Peso: 72.5 gramos

Rango de Temperatura

Operación: -45°C a 100°C
Almacenamiento: -55°C a 100°C

Atenuación vs Frecuencia

10 MHz: 9.98 dB
50 MHz: 10.00 dB
100 MHz: 10.04 dB
500 MHz: 10.08 dB
1000 MHz: 10.07 dB

VSWR vs Frecuencia

10 MHz: 1.00:1
50 MHz: 1.00:1
100 MHz: 1.00:1
500 MHz: 1.01:1
1000 MHz: 1.02:1

Notas

La variación de atenuación es de máximo 0.3 dB sobre temperatura
Flatness= variación sobre banda dividida entre 2
Los daños permanentes pueden ocurrir si se exceden los límites máximos
