F1PNFBHC Conector N Hembra de chasis para cable FSJ1-50A | SYSCOM

Radiocomunicación Conectores Heliax

Inicio
Radiocomunicación
Conectores
Heliax
F1PNF-BHC

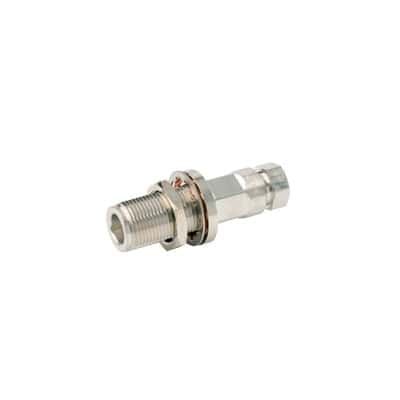

Vista 1 del producto

Imagen

Conector N Hembra de chasis para cable FSJ1-50A

Conector tipo N hembra para chasis
Modo de ensamble auto-sujetado
Contacto central de oro soldable

Aislante dieléctrico de teflón

Compatible con cable FSJ1-50A (1/4')

Impedancia 50 ohm, frecuencia hasta 6000 MHz

Modelo:F1PNF-BHC
Marca:ANDREW / COMMSCOPE
Código SAT:39121433
Garantía:3 años con SYSCOM

Inicia sesión para ver precios especiales

Iniciar Sesión

Inicia sesión para ver precios especiales

Iniciar Sesión

Etiqueta Producto

Ficha Tecnica Generada

No hay artículos disponibles para este producto

No hay videos disponibles para este producto

No hay material de marketing disponible

Este producto no tiene material promocional en este momento

Especificaciones

Características Principales

Conector tipo N hembra para chasis
Modo de ensamble auto-sujetado
Contacto central de oro soldable
Aislante dieléctrico de teflón
Compatible con cable FSJ1-50A (1/4')

Especificaciones Eléctricas

Impedancia del conector: 50 ohm
Frecuencia de operación: 0 – 6000 MHz
Impedancia del cable: 50 ohm
IMD de 3er orden: -112 dBm @ 910 MHz
Voltaje de operación RF: 565.00 V vrms
Prueba de voltaje DC: 1600 V
Resistencia contacto exterior: 0.25 mOhm (máx.)
Resistencia contacto interior: 1.00 mOhm (máx.)
Resistencia de aislamiento: 5000 MOhm (mín.)
Potencia promedio: 0.4 kW @ 900 MHz
Potencia pico: 6.40 kW (máx.)
Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

Acabado contacto exterior: Trimetal
Acabado contacto interior: Plata
Durabilidad de interfaz: 500 ciclos
Fuerza de retención: 450 N | 101 lbf
Par de torsión: 1.40 N·m | 1.03 ft lb
Fuerza de inserción: 124.55 N | 28.00 lbf
Par de prueba: 1.70 N·m | 1.25 ft lb
Fuerza de retención del acople: 445.00 N | 100.04 lbf
Tamaño nominal: 1/4 in
Diámetro: 22.10 mm | 0.87 in
Altura: 22.10 mm | 0.87 in
Longitud: 51.16 mm | 2.01 in
Peso: 59.20 g | 0.13 lb
Ancho: 22.10 mm | 0.87 in

Especificaciones Ambientales

Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
Temperatura almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
Resistencia a la humedad: IEC 60068-2-3
Choque mecánico: IEC 60068-2-27
Choque térmico: IEC 60068-2-14
Vibración: IEC 60068-2-6
Corrosión: IEC 60068-2-11

Cumplimiento y Certificaciones

RoHS: 2011/65/EU Cumple por Exención
China RoHS: SJ/T 11364-2006 Por encima del valor MCV
ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

VSWR / Return Loss

824–2700 MHz: VSWR 1.04 / Return Loss 34.00 dB
3000–6000 MHz: VSWR 1.25 / Return Loss 19.00 dB
