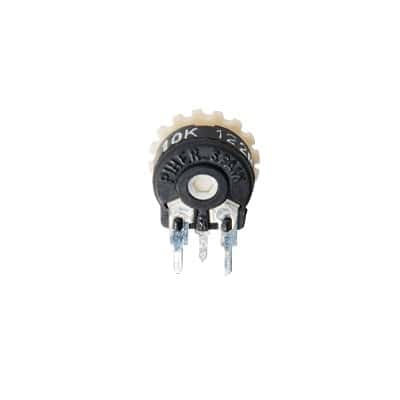

518096 Potenciómetro de 10 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A. | SYSCOM

518096 Potenciómetro de 10 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A. | SYSCOM

Especificaciones

Características Principales

Resistencia variable: 10 kOhm
Posición: Vertical
Elemento resistivo: Cermet (Cerámica y Metal)
Rotación mecánica: 265° +/- 5%
Potencia nominal: 0.50W (lin)
Voltaje máximo: 250 Vcc (lin)
Temperatura de operación: -40°C a +90°C

Especificaciones Mecánicas

Diámetro: 15 mm
Material: Substrato de aluminio
Ensamble: Sellado contra polvo
Rotación mecánica: 265° ± 5°
Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz)
Vida mecánica: Hasta 100K ciclos
Detentes mecánicos: Disponibles (configuración a solicitud)

Especificaciones Eléctricas

Tolerancia: ± 20% (hasta ± 30% disponible)
Voltaje máximo: 250 VDC (lin) / 125 VDC (no lin)
Potencia nominal: 0.25W (lin) / 0.12W (no lin)
Resistencia residual: Consultar disponibilidad
Ruido equivalente: Consultar disponibilidad
Conicidad: Lineal, Logarítmica o Antilogarítmica

Características Adicionales

Protección IP54 según IEC 60529
Plástico autorretráctil UL 94V-0
Opciones disponibles bajo solicitud:

Modelo de larga vida
Opción de bajo torque
Suministro en revistas para inserción automática
Posicionamiento del limbo: inicial, 50% o totalmente en sentido horario
Zona de corte de pista
Conicidades especiales

Zonas de valor constante con detentes mecánicos
Compatibilidad con estándares de seguridad

Aplicaciones

Control de temperatura en hornos y estufas
Control de velocidad en herramientas eléctricas
Control de iluminación (dimmer)
Sistemas HVAC
Lavadoras y lavavajillas
Sistemas de control industrial

Información de Pedido

Código estándar: PT15 L H01 - 223 A 2020 - - S
Opciones personalizables:

Tolerancia (±5%, ±7%, ±10%, ±20%, ±30%)
Conicidad (Lineal, Logarítmica, Antilogarítmica)
Color de rotor y eje
Posición del limbo (inicial, 50%, final)
Torque (estándar o bajo)
Tipo de terminales

Versiones con vida útil extendida disponibles bajo solicitud
Configuraciones especiales disponibles bajo solicitud

Condiciones de Operación

Temperatura de operación: -25°C a +70°C
Resistencia a humedad: 500 h. @ 40°C al 95% HR
Resistencia a vibraciones: ±2% por cada plano X, Y, Z
Coeficiente de temperatura: ±300 ppm (Rn < 100 K)
Ciclo térmico: ±2.5%
Vida eléctrica: ±5% (Rn < 1 M)
