Especificaciones

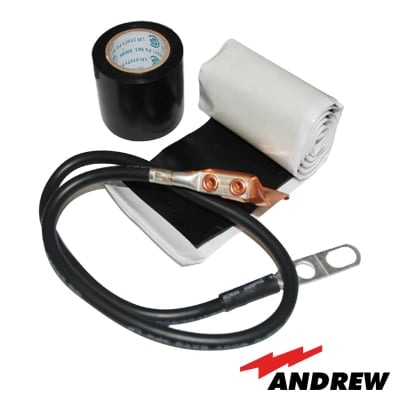

Kit de puesta a tierra estándar para 1/4 y 3/8 en el cable coaxial corrugado, CNT-300 y la CNT-400 cable trenzado, y guía de onda elíptica 240 y 380

Dimensiones

Tamaño nominal: 1/4 | 3/8
Waveguide: WR28 | WG22 | R320 | WR42 | WG20 | R220
Vinculación del conductor Longitud: 1524.0 mm | 60'
Cable Jacketing Remoción de Longitud, máximo: 59,1 mm | 2.3'
Cable Aislamiento de Remoción de cuerpo entero, mínimo: 55,9 mm | 2.2'
Diámetro compatible, máximo: 9.652 mm | 0.380'
Diámetro compatible, mínimo: 6.223 mm | 0.24'

Especificaciones eléctricas

Manejo actual: Probado para soportar 100.000 amperios pico de corriente de pico
Current Manipulación Método de prueba: MIL-STD-1.757
Conexión a tierra, Vinculación y blindar el método de prueba: MIL-STD-188-124A
Protección contra rayos Método de prueba: IEC 1.024-1

Especificaciones generales

Tipo de cable: trenzado | Ondulado | Guía de onda elíptica
Puesta a tierra Tipo Kit: Kits de conexión a tierra Estándar
Ordenando Nota: CommScope® producto estándar en los Estados Unidos y Canadá
Color: Negro
Vinculación Material del conductor: Cobre
Vinculación del conductor de alambre de calibre Tamaño: 6
PVC Vinculación Conductor Aislamiento de material: PVC
Puesta a tierra de cobre estañado Material Correa: Cobre estañado
Incluye: kit de puesta a tierra | Hardware | Lug | Un rollo de 2-1/2 en la cinta de goma de butilo | Un rollo de 3/4' en cinta de PVC
Campo Adjunto Lug adjunta: Uno hoyos lug
Cantidad de empaque: 1
Remache Material: Cobre
Impermeabilización Método: butilo y cinta eléctrica

Especificaciones mecánicas

Blowing Lluvia Método de prueba: MIL-STD-810, Método 506
Corrosión Método de prueba: MIL-STD-1344, Método 1001
Congelación Lluvia / formación de hielo Método de prueba: MIL-STD-810, Método 521
Humedad Método de prueba: MIL-STD-1344, Método 1002
Inmersión Método de prueba: IEC 60529: 2001, IP68
Temperatura de funcionamiento: -40 °C a 85 °C (-40 °F a 185 °F)
Temperatura de almacenamiento: -40 °C a 80 °C (-40 °F a 176 °F)
Tamaño de rosca: 3/8'
Resistencia UV Método de prueba: MIL-STD-810, Método 505
Método de prueba de vibración: MIL-STD-202, Método 214

Dimensiones de empaque

Altura: 266.7 mm | 10.5 en
Longitud: 57.2 mm | 2.3 en
Peso de envío: 0.34 kg | 0.75 libras
Ancho: 175.3 mm | 6.9 en
