Name: SYSCOM TOWERS STZ90G
Brand: SYSCOM TOWERS
SKU: STZ-90G
Price: 918.39 MXN
Availability: PreOrder

Especificaciones

Puntos Destacados

Producto elaborado bajo norma: ISO 9001:2015
Cada uno de los tramos es fabricado por máquinería de control numérico
Incluye tornillería para su instalación
Recomendado para Zonas Húmedas o en ambientes con corrosión moderada
Acorde a la norma de galvanizado por inmersión en caliente NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461

Características Físicas

Carga Máxima: 1000 Kg
Altura Máxima: 120 m (40 tramos)
Resistencia al Viento: 200 Km/hr
Material: Tubo industrial 2' (Ced. 30)
Semiflecha (Zig-zag): Redondo 9/16'
Niple: 16 cm
Ancho de cara: 90 cm
Peso: 84 Kg
Dimensiones: 3 m de Longitud
Material de estructura: Acero (A-36)
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)

Aplicación

Sistemas Punto - Punto
Sistema Punto - Multipunto
Amplificación de señal celular
Sistemas pararrayos
Radios bases de repetición
Puntos de monitoreo
Iluminación
Señalización auditiva de emergencia
Y más

Notas técnicas destacadas

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
El peso declarado es de los equipos sin accesorios y sin embalaje
Se pueden adquirir las torres en kits completos VER KITS DE TORRES

Advertencia

El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases VER MAPA DE ÁREAS
La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja)
Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior
Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre
Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA

El armado de una torre con tramo STZ90G necesita forzosamente un tramo de desplante modelo STZ90GDES para la correcta instalación (Consultar con depto. de ingeniería para mayor información)

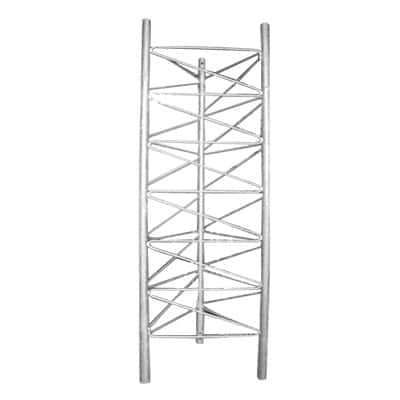

Tramo de Torre Arriostrada de 3 m x 90 cm de Cara para Zonas Húmedas. Hasta 120 metros de elevación.

Accesorios Compatibles

Ancla tipo Paleta con Redondo 3/4", placa de 1/2", 195 cm de Largo, Galvanizado por Inmersión en Caliente.

Ancla tipo Paleta con Redondo 3/4", placa de 1/2", 195 cm de Largo, Galvanizado por Inmersión en Caliente.

Copete para torre armada con tramo STZ-90G.

Copete para torre armada con tramo STZ-90G.

Base para Torre Armada con Tramo STZ-90G.

Base para Torre Armada con Tramo STZ-90G.

Ancla para Base para Torre Armada con Tramo STZ-90G.

Ancla para Base para Torre Armada con Tramo STZ-90G.

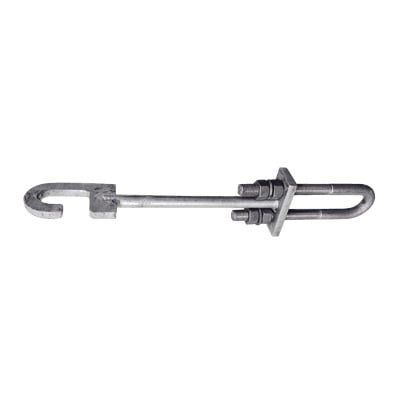

Tensor tipo "U" de doble tuerca.
