Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libre de corrosión.

Características Físicas:

Carga Axial Máxima: 200 Kg.
Altura: 21 metros (7 tramos).
Resistencia al viento: 200 km/hr.
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
7	STZ30	Tramo de torre de 30 cm de ancho de cara.
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo.
1	SBA30	Base para torre de 30 cm.
1	SAB30	Ancla para base de torre.
4	SJB30	Brida de sujeción de Retenida.
3	SAP01	Ancla de losa o pared para Retenida.
24	CUELLO-14-HDG	Cuello para cable de retenida
72	NUDO-316-FJG	Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 290 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad Modelo Descripción

2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.

2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad Modelo Descripción

1 SHE-LV Par de herrajes de sujeción

1 S-GULV Guía para línea

24 SRET-338CAM Cable de 3/8'

6 NUDO-38FJG Nudo forjado 3/8'

2 CUELLO-38-HDG Cuello 3/8'

1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.

1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido):

KLP-TZ21-PRO.- ¡Todo incluido! Ideal para torres de 21 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo Descripción

1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm

1 S610 Registro plástico.

3 TGCR11 Conector de Ojo

2 TGAB18 Conector para Varilla

1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido):

Cantidad Modelo Descripción

1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)

1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.

1 S610 Registro plástico chico.

1 ANTIOX Aerosol para protección de terminales.

3 TGCR11 Conector de Ojo.

2 TGAB18 Conector para Varilla.

14 TGAC Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.

Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.

No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.

Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.

La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).

Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

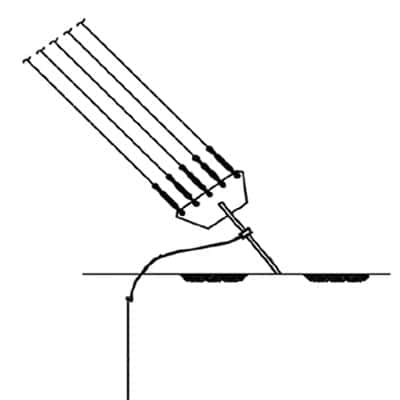

Diagrama Representativo: Instalación de Retenida Versión 2.0
