Name: Ruiz Electronics RDT01
Brand: Ruiz Electronics
SKU: RDT01
Price: 143.2 MXN
Availability: InStock

Descripción

Tarjeta generadora de tonos DTMF diseñada para equipos de radiocomunicación que no cuentan con teclado DTMF incorporado. Se conecta al PTT y entrada de audio del radio, permitiendo la transmisión de señales DTMF mediante cinco entradas para interruptores.

Ideal para aplicaciones donde se requiere activar o desactivar elementos a distancia mediante señales DTMF, como el control de bombas de agua a través de sensores conectados a las entradas de la tarjeta.

Características Técnicas

Alimentación: 12V
Conexión: PTT y entrada de audio del radio
Entradas: 5 entradas para interruptores (E1 a E5)
Salida: Señal DTMF (S)
Control PTT: Señal activada en bajo

Funcionalidad

E1: Genera tono 1 2 3 1 3
E2: Genera tono 1 2 3 2 3
E3: Genera tono 1 2 3 3 3
E4: Genera tono 1 2 3 4 3
E5: Genera tono 1 2 3 5 3

Aplicaciones

Control remoto de dispositivos a través de señales DTMF
Automatización de sistemas de bombeo de agua
Sistemas de alarma y notificación remota
Interfaz entre sensores y equipos de radio

Conexiones

S: Salida DTMF a entrada de audio del radio
PTT: Señal activada en bajo para transmisión
E1-E5: Entradas para interruptores (contacto seco NA)

Requisitos de Instalación

Alimentación de 12V estable
Conexión a PTT del radio
Conexión a entrada de audio del radio
Interruptores o sensores en entradas E1-E5

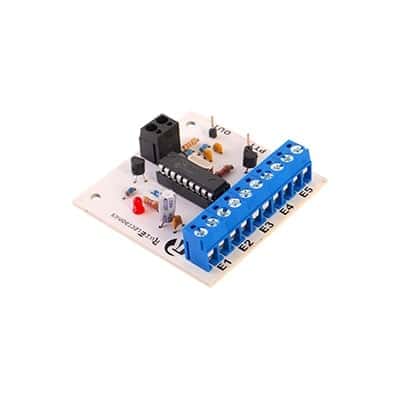

Tarjeta generadora DTMF

Tarjeta generadora DTMF
