Interruptor de Supervisión de Presión de Agua, Respuesta Ajustable de 10 a 200 PSI

Características Principales

• Clasificación NEMA 4
• Ajuste de nivel de sensibilidad de 10 a 200 PSI
• Diafragma reforzado resistente a los picos de presión
• Dos contactos tipo SPDT

Especificaciones Físicas

• Dimensiones: 130 x 84 x 108 mm (5.120' H × 3.325' W × 4.250' L)
• Conexión de presión: Rosca macho ½' NPT
• Peso: 1.2 lbs (0.54 Kg)
• Encapsulado: UL 4x, NEMA 4 para uso interior y exterior
• Conexiones eléctricas: Dos entradas de conducto proporcionadas

Especificaciones de Operación

• Presión máxima de operación: 300 psi
• Rango de ajuste: 10 a 200 psi
• Rango de temperatura: -40°F a 160°F (-40°C a 71°C)
• Diferencial: Aproximadamente 3 psi a 10 psi, 9 psi a 200 psi
• Tensión de contacto: 10.0 A, ½ HP @ 125/250 VAC; 2.5 A @ 6/12/24 VDC

Instalación

• Debe instalarse en el sistema de rociadores según se muestra en los planos
• Conexión a la línea de suministro de aire en el lado del sistema de cualquier válvula de cierre

Ajuste

• Rueda de ajuste de presión sin necesidad de herramientas especiales
• El ajuste no afecta la sincronización del interruptor en el EPS120-2

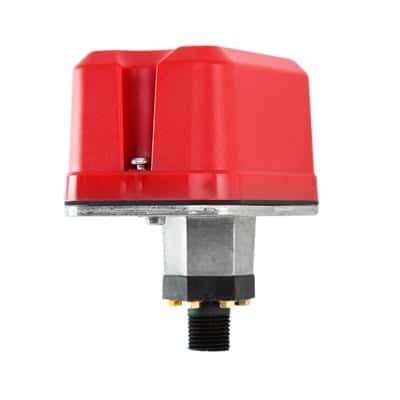

Imágenes del Producto
