Name: ANDREW / COMMSCOPE F1TNRHC
Brand: ANDREW / COMMSCOPE
SKU: F1TNR-HC
Price: 44.46 MXN
Availability: InStock

Descripción

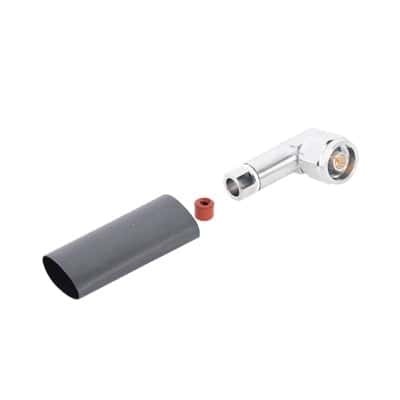

El conector F1TNR-HC de ANDREW, una compañía Amphenol, es un conector tipo N macho en ángulo recto diseñado específicamente para cable coaxial FSJ1-50A de 1/4 de pulgada. Este conector de alta performance está optimizado para aplicaciones wireless y de radiación, ofreciendo excelentes características eléctricas y mecánicas con un rango de frecuencia de 0 a 6000 MHz y capacidad de potencia pico de 6.4 kW.

Características Principales

Conector tipo N macho en ángulo recto para cable FSJ1-50A de 1/4'
Impedancia de 50 ohmios tanto en conector como en cable
Rango de frecuencia operativa: 0 - 6000 MHz
Potencia pico máxima: 6.4 kW
Potencia promedio: 0.4 kW @ 900 MHz
Intermodulación de tercer orden: -112 dBm @ 910 MHz
Plating de contacto interno en oro y contacto externo en trimetal
Certificación IP68 para inmersión hasta 1 metro por 24 horas
Temperatura de operación: -55°C a +85°C
Compatibilidad con múltiples estándares internacionales IEC

Especificaciones

Resistencia de contacto interno máxima: 1 mOhm
Resistencia de contacto externo máxima: 0.25 mOhm
Resistencia de aislamiento mínima: 5000 MOhm
Voltaje DC de prueba: 1600 V
Voltaje RF operativo máximo: 565 Vrms
Efectividad de blindaje: -110 dB
Fuerza de retención tensile: 449.27 N (101 lbf)
Durabilidad de interfaz: 500 ciclos
Peso neto: 78.65 g (0.173 lb)

Interfaces y Conectividad

Interface: N Male
Método de fijación contacto interno: Captivado
Método de fijación contacto externo: Auto-sujetante
Ángulo de montaje: 90° (ángulo recto)
Presurizable: No
Torque de prueba de acoplamiento: 1.7 N-m (15.046 in lb)
Fuerza de retención de tuerca de acoplamiento: 445 N (100.04 lbf)
Fuerza de inserción: 124.55 N (28 lbf)

Para cables coaxiales FSJ1-50A

Herramientas recomendadas:

MCPT-1412 -- Herramienta manual para preparar cable Heliax.
