Kit Solar de 25 W con 4 Puertos PoE 802.3af/at

4 puertos PoE 802.3af/at para dispositivos IP
Alimentación 12-36 VCC para flexibilidad solar
Sistema 24V con controlador 20A
Arreglo solar 300W para 24VDC
Baterías VRLA 12V 110Ah para autonomía
Gabinete metálico para protección exterior

ModeloPL-4POE-25

MarcaEPCOM POWERLINE

SAT26111607

3 años de garantía

Inicia sesión para ver precios especiales

Iniciar Sesión

Inicia sesión para ver precios especiales

Iniciar Sesión

Etiqueta Producto Ficha Técnica CABLEADO E INTALACION PL4POE25 KIT PL-4POE-25 DIAGRAMA DE CONEXION Y DIAGRAMA DE APLICACION SunSaver Manual ENG TPS_POE_Switch_Spec_Sheet

Especificaciones

Características

Switch solar con 4 puertos PoE 802.3 af/at , Alimentación 12-36 Vcc
Controlador solar de 24 Volts, 20A
Arreglo Fotovoltaico de 300 W para configurar en 24 Vdc
Arreglo de Baterías para configurar en 24 Vdc
La suma máxima de watts de los equipos que alimenta es de 35 W

Diagrama de aplicación

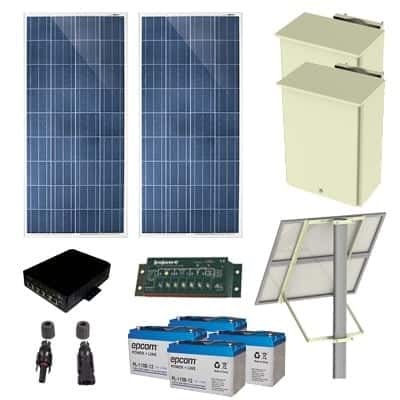

Lista de componentes incluidos en el kit

2 x PRO-150-12 - Módulo fotovoltaico de 150 W, 12 Vcc
1 x LS2024EU - Controlador Solar 24Vcc, 20A
4 x PL-110-D12 - Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah
1 x SS-PBL-V5 - Montaje para poste/torre para paneles solares
1 x TP-SW5G-24 - Switch PoE IEEE802.3af/at 10/100/1000MB, 12-36 Vcc para aplicaciones solares
1 x PROSECA-01 - Conector sencillo MC-4
2 x EI-PCB-4073-30VD-R2 - Gabinete metálico, lámina galvanizada para baterías
1 x LA302DC - Supresor de descargas atmosféricas
2 x EI-PCB-40M-R2

Notas

Para alimentar radios UBIQUITI de PoE Pasivo (Terminales 4, 5+; 7, 8 Retorno) es necesario el adaptador INS-8023AF-O
No incluye poste ni cables
Ideal para cámaras IP y dispositivos POE 802.3af/at

Diagrama de instalación

Recomendaciones de cableado

Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
