SSV8N

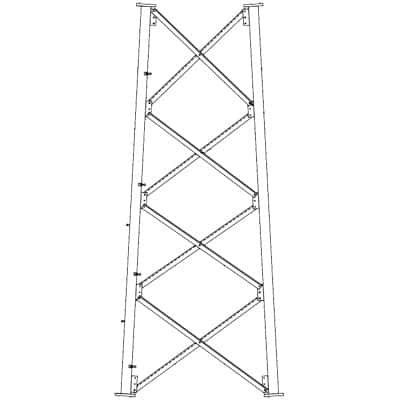

Sección 8 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 8N)
Diseño robusto para torres autosoportadas
Compatible con línea SSV de alta resistencia
Código de fábrica 8N identificación precisa
Construcción de acero para durabilidad extrema
Optimizada para alturas intermedias específicas
Galvanizado en caliente interior y exterior
Modelo
SSV8N
Marca
ROHN
SAT
43222903
3 años de garantía
Descargas
Descargas
Equipos Complementarios
Complementarios
Artículos
Artículos
Videos
Videos
Material de Marketing
Marketing
Etiqueta Producto
Ficha Técnica
BROCHURE SSV TOWERS
Especificaciones
Características Generales
Diseño robusto para torres autosoportadas
Compatible con línea SSV de alta resistencia
Código de fábrica 8N para identificación precisa
Construcción de acero para durabilidad extrema
Optimizada para alturas intermedias específicas
Construcción soldada completamente (All-Welded)
Galvanizado en caliente interior y exterior para protección contra corrosión
Incluye pernos de escalada y extremo cónico
Especificaciones Técnicas
Modelo:
SSV8N
Altura por sección:
20'
Dimensiones:
Superior 6' - 6 3/4', Inferior 8' - 6 3/4'
Construcción:
Tubular en la base con refuerzos en ángulo
Estándar:
ANSI/TIA-222-G, Clase II
Velocidad del viento:
90-110 mph (3-segundo pico)
Carga de hielo:
3/4' de espesor
Coeficiente sísmico:
S < 1.0
Aplicaciones
Infraestructura PCS
Banda ancha
Sistemas de seguridad
Iluminación deportiva
Cualquier aplicación que requiera estructura autosoportada de mediana altura
Composición de la Sección
Tubular en la base con refuerzos en ángulo
Piernas sólidas en secciones superiores
Bráceos sólidos en secciones superiores
Construcción Field Bolted (pernos de campo)
Capacidad de Carga
Diseñada para cargas simétricas
Un cable 7/8' hasta la cima
Dos cables 7/8' hasta 30' por debajo de la cima
Requisitos de Seguridad
Requiere dispositivo de seguridad para escalado en estructuras > 10'
Conformidad con normas ANSI/TIA-222-G
Categoría Topográfica 1
Opciones de Configuración
Disponible en múltiples alturas
Permite combinación con otras secciones SSV
Diseño pre-ingenierizado con secciones estándar
Componentes Adicionales
Kit de puesta a tierra (se debe ordenar por separado)
Dibujos de ensamblaje incluidos
Detalles de fundación estándar incluidos
Compatibilidad
Compatible con secciones estándar SSV
Interoperable con torres SSMW
Adecuada para configuraciones de altura media
Dimensiones por Sección
SSV8N:
6' - 6 3/4' (superior) a 8' - 6 3/4' (inferior)
SSV9N:
8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
SSV10N:
10' - 6 3/4' (superior) a 12' - 7 1/4' (inferior)
SSV11N:
12' - 7 1/4' (superior) a 14' - 7 7/8' (inferior)
Código de Identificación
SSV:
Línea de torre autosoportada
8:
Número de sección
N:
Tipo de sección intermedia
Notas de Instalación
Diseñada para soportar cargas simétricas
Requiere configuración de anclaje adecuada
Debe seguir instrucciones de montaje proporcionadas
Se suministran detalles de fundación estándar
Opciones de Personalización
Diseños personalizados disponibles
Configuraciones específicas para sitio
Disponible para aplicaciones especiales
Opciones de Personalización
Diseños personalizados disponibles
Configuraciones específicas para sitio
Disponible para aplicaciones especiales
Capacidad de Viento
90 mph (3-segundo pico)
100 mph (3-segundo pico)
110 mph (3-segundo pico)
Carga Estructural
3/4' de espesor de hielo
Clase de estructura II
Categoría Topográfica 1
