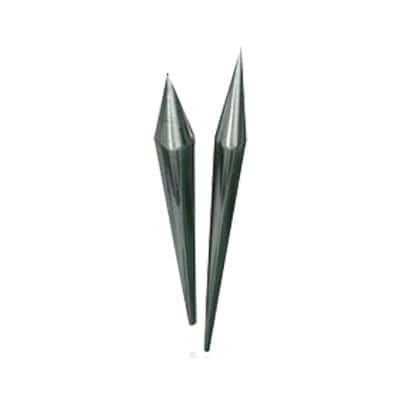

TGTJF30 Punta Pararrayos Maciza de 30 cm. | SYSCOM

TGTJF30 Punta Pararrayos Maciza de 30 cm. | SYSCOM

Especificaciones

Características técnicas

Material: Cobre cromado
Descripción: Excelente resistencia a la corrosión
Aplicación: Sistemas de tipo Jaula de Faraday
Altura: 30 cm
Diámetro punta: 5/8 pulgada
Diámetro rosca conexión: 5/16 pulgada

Información técnica

Sistema pasivo de protección contra descargas atmosféricas
Diseño específico requerido para determinar cantidad de puntas
Parte del sistema Jaula de Faraday
Compatibilidad con base TGBR y TGBT para montaje
Requiere diseño y cálculos específicos para instalación

Aplicaciones

Protección industrial contra descargas atmosféricas
Sistemas de protección en estructuras industriales
Instalaciones que requieren protección integral

Composición del sistema

Punta Pararrayos Maciza
Base para punta maciza
Desconectador
Abrazadera de cobre
Conector de varilla a cable

Accesorios compatibles

Base TGBR y TGBT
Desconectador de bronce
Abrazadera de cobre
Conector de varilla a cable TGVC

Requisitos de instalación

Diseño y cálculos específicos
Compatibilidad con bases TGBR/TGBT
Requiere varillas y compuesto mejorador de tierra H2Ohm
Conexión mediante rosca de 5/16 pulgada

Recomendaciones

Realizar medición de resistencia con desconectador
Usar abrazaderas de cobre para fijación de cables
Instalación en conjunto con sistema de tierra física
Emplear compuesto H2Ohm para sistema completo

Especificaciones de conexión

Diámetro rosca: 5/16 pulgada
Compatibilidad: Con bases TGBR y TGBT
Material: Cobre cromado
Tipo de conexión: Rosca estándar

Dimensiones

Altura: 30 cm
Diámetro punta: 5/8 pulgada
Longitud estándar: 30 cm (modelo TGTJF30)

Componentes del sistema

Punta: Cobre cromado, 30 cm
Base: Bronce, modelo TGBR o TGBT
Conector: Bronce, para cable y varilla de cobre
Abrazadera: Cobre, para fijación de cables

Compatibilidad

Con cables: Compatible con cables de cobre
Con varillas: Hasta 3/4 pulgada
Con sistema de tierra: Requiere compuesto H2Ohm
Con desconectador: Permite medición de resistencia
