2151 Detector de Humo, Fotoeléctrico, Convencional y de Bajo Perfil para Aplicaciones Especiales | SYSCOM

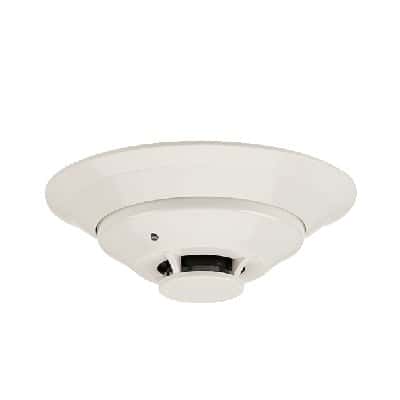

Vista 1 del producto

Imagen

Detector de Humo, Fotoeléctrico, Convencional y de Bajo Perfil para Aplicaciones Especiales

Diseño de bajo perfil con LEDs indicadores
Compatible con base B114LPBT para fácil montaje
Cumple NFPA 72 para sensibilidad en detección
Alimentación 24 VCC por base B114LPBT

Especificaciones

Características Principales

Diseño de bajo perfil con LEDs indicadores
Compatible con base B114LPBT para fácil montaje
Cumple requerimientos NFPA 72 para sensibilidad
Alimentación de 24 VCC mediante base B114LPBT
Dimensiones compactas: 51x157 mm

Especificaciones Físicas

Altura: 1.66' (4.22cm)
Peso: 3.6 oz (104g)
Temperatura de operación: 32°F a 120°F (0°C a 49°C)
Humedad operación: 10-93% RH sin condensación

Especificaciones Base B114LP/B114LPBT

Diámetro: 6.1' (155mm)
Montaje: Caja cuadrada de 4' (102mm) con o sin anillo de yeso
Profundidad mínima: 1.5' (38mm)
Temperatura operación: Ver tabla de compatibilidad en systemsensor.com

Características de Instalación

Diseñado para montaje en caja eléctrica estándar
Tapa desmontable y rejilla anti-insectos para limpieza
Montaje en ductos con velocidades de 0-3000 FPM
Acepta voltaje de 24 o 120V

Diagrama B114LP (120VAC)

1: Anunciador remoto (+)
4: Anunciador remoto (-)
6: Relé supervisado N.O.
7: Contactos Form A N.O.
8: Relé de alarma N.O.
9: Contactos Form A 120VAC N.O.
10: Iniciación C.
11: Contactos C.
12: Relé de alarma N.O.
13: Contactos Form C N.C.
14: Contactos auxiliares C.

Diagrama B114LPBT (24VAC/DC)

1: Anunciador remoto (+)
2: Bobina de prueba (+)
4: Anunciador remoto (-)
5: RTC (-)
6: Relé supervisado C.
7: Contactos Form A N.O.
8: Relé de alarma N.O.
9: Contactos Form A N.O.
10: Iniciación C. 24VACrms/DC
11: Contactos C.
12: Relé de alarma N.O.
13: Contactos Form C N.C.
14: Contactos auxiliares C.

Aplicaciones

Ideal para sistemas de manejo de aire sin flujo/bajo flujo (0-3000 FPM)
Instalación en ductos con velocidades bajo 500 FPM
Adaptado para ductos pequeños de 8' de diámetro
Permite prueba local mediante imán en la cabeza sensora

Información de Pedido

2151: Detector fotoeléctrico de bajo perfil
B114LP: Base detectora 120VAC
B114LPBT: Base detectora 24VAC/DC
