Name: ROHN SSV8N106
Brand: ROHN
SKU: SSV8N106
Price: 6494.4 MXN
Availability: PreOrder

Especificaciones

Características Generales

Diseño autosoportado con más de 50 años de servicio
Construcción mediante piezas estándar para estructuras personalizadas
Piernas tubulares con refuerzos en ángulo en la base
Piernas y refuerzos sólidos en las secciones superiores
Galvanizado por inmersión en caliente interior y exterior
Incluye tornillos de escalada y punta cónica
Requiere dispositivo de seguridad para escalada en estructuras > 10'

Aplicaciones

Estructuras para telecomunicaciones PCS
Redes de banda ancha
Sistemas de seguridad
Iluminación deportiva
Otras aplicaciones industriales

Dimensiones

8N: 6' - 6 3/4' superior / 8' - 6 3/4' inferior
9N: 8' - 6 3/4' superior / 10' - 6 3/4' inferior
10N: 10' - 6 3/4' superior / 12' - 7 1/4' inferior
11N: 12' - 7 1/4' superior / 14' - 7 7/8' inferior
12N: 14' - 7 7/8' superior / 16' - 8 3/8' inferior

Estándares de Diseño

Conforme a ANSI/TIA-222-G, Clase II
Categoría Topográfica 1
Espesor de hielo: 3/4'
Coeficiente sísmico: S < 1.0
Carga de viento: 90-110 mph (3-segundo)

Requisitos de Instalación

Áreas proyectadas simétricas
1 cable 7/8' hasta la cima
2 cables 7/8' hasta 30' debajo de la cima
Kit de puesta a tierra (se ordena por separado)
Planos de ensamblaje y detalles de fundación incluidos

Capacidad de Carga (viento 90 mph)

Altura (ft)	Sección Superior	Sección Base	Área Proyectada (ft²) Top	Área Proyectada (ft²) 30' debajo
40	2W	3WN	18	13
50	1WB	3WN	7	5
60	2W	4N	15	10
70	1WB	4N	6	4
80	2W	5N	13	9
90	1WB	5N	5	3

Detalles de Fundación

8N106: 8' - 0' ancho de zapata / 14' - 3' profundidad
9N325/9N82: 8' - 0' ancho / 16' - 0' profundidad
10N387/10N183: 8' - 6' ancho / 18' - 3' profundidad
11N332: 9' - 0' ancho / 22' - 0' profundidad

Concreto requerido: 30.1 yd³ para 8N106
Concreto requerido: 37.9 yd³ para 9N325/9N82
Concreto requerido: 49.3 yd³ para 10N387/10N183
Concreto requerido: 12.3 yd³ para 11N332

Notas Importantes

Diseños estándar basados en parámetros de suelo arcilloso presuntivo según Rev G
Fundaciones ilustradas son para información general
Detalles de instalación proporcionados con planos de ensamblaje
Diseños personalizados disponibles bajo solicitud

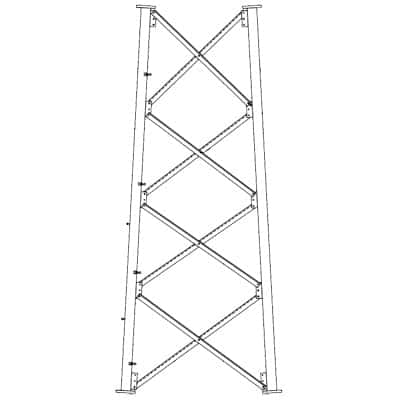

Sección 8 Base para Torre Autosoportada línea SSV (Código de Fábrica: 8N106)
