SSV7N165 Sección 7 Base para Torre Autosoportada línea SSV (Código de Fábrica: 7N165) | SYSCOM

Radiocomunicación Torres y Mástiles Torres Autosoportadas

Inicio
Radiocomunicación
Torres y Mástiles
Torres Autosoportadas
SSV7N165

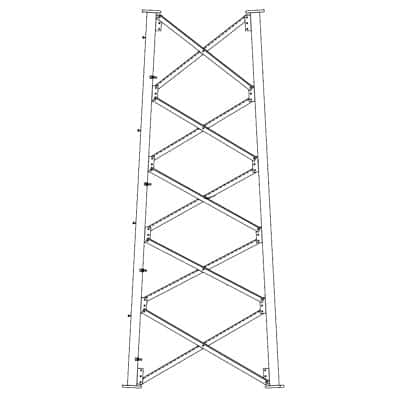

Vista 1 del producto

Imagen

Sección 7 Base para Torre Autosoportada línea SSV (Código de Fábrica: 7N165)

Diseño autosoportado con bridas en extremos
Acero de alta resistencia galvanizado en caliente
Compatibilidad con torres SSV7N165 y modelos 6N62

Resistente a viento de hasta 110 mph

Carga de hielo de 3/4 pulgadas

Fundación recomendada circular o cuadrada de 8' de diámetro

Modelo:SSV7N165
Marca:ROHN
Código SAT:43222903
Garantía:3 años con SYSCOM

Etiqueta Producto

Ficha Tecnica Generada

BROCHURE SSV TOWERS

No hay artículos disponibles para este producto

No hay videos disponibles para este producto

No hay material de marketing disponible

Este producto no tiene material promocional en este momento

Especificaciones

Características Técnicas

Tipo: Base para Torre Autosoportada
Línea: SSV
Código de Fábrica: 7N165
Compatibilidad: Torre SSV7N165
Material: Acero de alta resistencia
Acabado: Galvanizado en caliente

Especificaciones de Diseño

Diseño: Autosoportado con bridas en los extremos
Construcción: Soldada y atornillada
Estándar: ANSI/TIA-222-G, Structure Class II
Velocidad Viento: Hasta 110 mph
Carga Hielo: 3/4' de espesor
Coeficiente Sísmico: S < 1.0

Aplicaciones

Estructuras para telecomunicaciones PCS
Redes de banda ancha
Sistemas de seguridad
Iluminación deportiva
Otras aplicaciones industriales

Dimensiones

Altura Sección: 20'
Diámetro Tubo: 2 3/8' O.D.
Extensión Superior: 4' - 6 1/4'
Extensión Inferior: 6' - 6 3/4'

Componentes

Tornillería de montaje
Barras de puesta a tierra (deben pedirse por separado)
Dibujo de ensamblaje
Detalles de fundación estándar

Requisitos de Seguridad

Requiere dispositivo de seguridad para escalada (sobre 10')
Cumple con estándares ANSI/TIA-222-G
Diseño para carga simétrica

Fundación Recomendada

Tipo: Circular o cuadrada
Diámetro: 8' - 0'
Ancho: 4' - 6'
Profundidad: 2' - 0'
Volumen: 6.3 - 6.9 yd³

Capacidad de Carga

Proyectada: 10-17 sq. ft (TOP)
30' Abajo: 3-10 sq. ft
Velocidad Viento: Hasta 110 mph

Configuración

Sección: 7N165
Conexión: Bridas con tornillos
Altura Total: Hasta 120'
Secciones: 6N62 + 7N165

Notas de Diseño

Diseñado según ANSI/TIA-222-G
Carga de viento de 3/4' de hielo
Incluye pernos de escalada y tope cónico
Barras de puesta a tierra deben pedirse por separado
Dibujos de ensamblaje incluidos
Diseños personalizados disponibles bajo solicitud

Compatibilidad

Con torres SSV estándar
Con torres SSV Heavy Duty
Con secciones 6N62 y 7N165
Con estándares de montaje ROHN
