Name: ROHN SS130D90K
Brand: ROHN
SKU: SS-130-D90K
Price: 152219.98 MXN
Availability: PreOrder

Descripción

Las torres ROHN SSV han estado en servicio por más de 50 años, las piernas tubulares con brazos angulares en la parte inferior y sólidos en la parte superior.

Toda la línea SSV Servicio Pesado (Heavy Duty) está completamente galvanizada por inmersión en caliente por dentro y por fuera para alta protección a la corrosión.

Usadas para una amplia variedad de aplicaciones, preferida en la industria, incluyendo radiodifusión, PCS, seguridad, iluminación deportiva y muchas otras más.

Las torres autosoportadas necesitan transporte especializado para su desplazamiento, el cálculo del flete debe ser proporcionado por un agente de ventas de SYSCOM.

Características Físicas

Altura de torre: 39m (130ft.)
Modelo de la Torre: SS130D90
Peso de la torre: 3829 Lbs.
Sección superior: 3WNB
Sección inferior: 9NH
Anclas: 12 Pernos de 5/8' x 42' (Incluidos)
Tornillería: Incluida para armado de secciones

Características de Diseño

Diseños de acuerdo con aprobación ANSI/EIA-222-G
Áreas de antenas de plato planas equivalentes a la EIA RS-222-C no deben exceder las áreas mostradas en las tablas
Áreas proyectadas efectivas asumidas como cargas simétricas sobre la torre
Diseños asumen una línea de 7/8 hasta la punta o 2 líneas de 7/8 a 9m (30 ft) abajo de la punta, una línea para cada cara
Todas las torres incluyen placa superior con soportes cónicos para tubo de 2 3/8” (6 cm) y 14” (35.6 cm) de longitud libre
Detalles de cimentación y diagramas de ensamble incluidos con la torre
Diseños personalizados disponibles bajo requerimiento

Detalle de Secciones

Torres Similares

Imágenes de Torres Similares (Solo como referencia):

HERRAMIENTAS

SOPORTE

DESCARGAS

DISPONIBLE EN:

SÍGUENOS EN:

CONTACTO

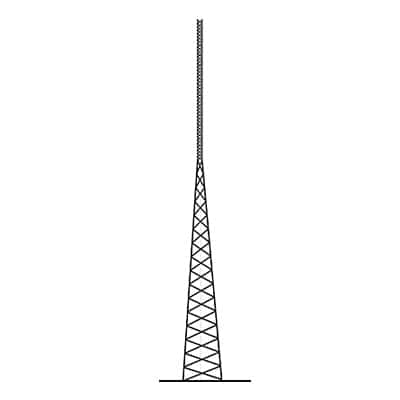

Torre Autosoportada Tubular ROHN de 39 metros Linea SSV HEAVY DUTY.
