PTB20111 Módulo Amplificador de reemplazo de etapa final para 860-900 MHz, 85 Watt. | SYSCOM

Radiocomunicación Refacciones Misceláneo

Inicio
Radiocomunicación
Refacciones
Misceláneo

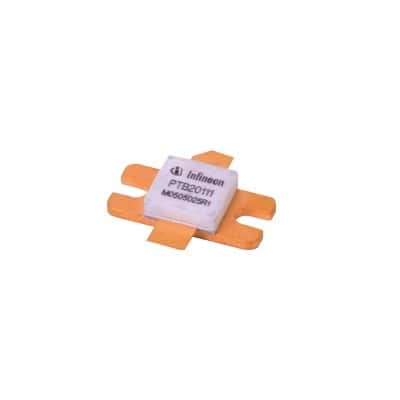

PTB-2011-1

Vista 1 del producto

Superior izquierdo

Imagen

Módulo Amplificador de reemplazo de etapa final para 860-900 MHz, 85 Watt.

Rango de frecuencia 860-900 MHz
Potencia de salida 85 W clase AB
Reemplazo directo etapa final NPN

Tensión colector 25 VDC

Eficiencia 50% con ganancia 8.5-9.5 dB

Tolerancia desadaptación 10:1

Modelo:PTB-2011-1
Marca:TPL COMMUNICATIONS
Código SAT:32101600
Garantía:3 años con SYSCOM

Etiqueta Producto

Ficha Tecnica Generada

No hay artículos disponibles para este producto

No hay videos disponibles para este producto

No hay material de marketing disponible

Este producto no tiene material promocional en este momento

Especificaciones

Características Principales

Rango de frecuencia: 860-900 MHz
Potencia de salida: Hasta 85 Watts
Clase AB, NPN, emisor común
Tensión de colector: 25 Vdc
Reemplazo directo para etapa final
Diseño compacto y eficiente

Especificaciones Eléctricas

Breakdown Voltage C to E: 25-30 V
Breakdown Voltage C to B: 55-70 V
Breakdown Voltage E to B: 3.5-5 V
DC Current Gain: 20-100

RF Specifications

Ganancia: 8.5-9.5 dB
Eficiencia: 50%
Tolerancia a desadaptación: 10:1
Impedancia: 1.7-0.8 R, -1.6 jX

Máximas Calificaciones

VCE: 40 Vdc
VBC: 65 Vdc
VEB: 4.0 Vdc
IC: 20 Adc

Gráficos de Rendimiento

Intermodulación vs. Potencia de salida
Eficiencia vs. Potencia de salida
Ganancia vs. Frecuencia
Potencia vs. Tensión de alimentación

Aplicaciones

Sistemas de comunicación celular
Amplificadores de señal
Equipos de radiofrecuencia
Infraestructura de telecomunicaciones
