TTPA8648 Amplificador Punta de Torre / 806-960 MHz, 8 Cav. de 4" Diam, 5 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras. | SYSCOM
Radiocomunicación
Filtros y Sistemas en RF
TTA y Multiacopladores
Inicio
Radiocomunicación
Filtros y Sistemas en RF
TTA y Multiacopladores
TTPA-8648

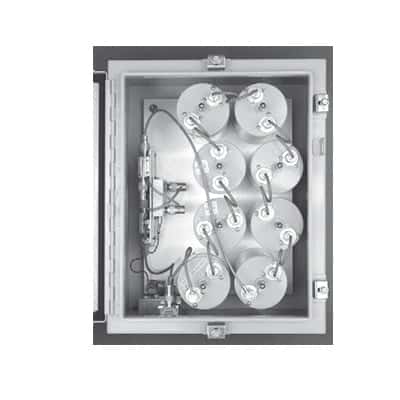

Amplificador Punta de Torre / 806-960 MHz, 8 Cav. de 4" Diam, 5 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras.
Amplificador de punta de torre 806-960 MHz
8 cavidades de 4" de diámetro
Ganancia de 15 dB típico
Ancho de banda de 5 MHz
Conectores N hembra con pines de oro
Operación en -40°C a +70°C
Modelo
TTPA-8648
Marca
TELEWAVE, INC
SAT
32101500
3 años de garantía
Inicia sesión para ver precios especiales
Iniciar Sesión
Inicia sesión para ver precios especiales
Iniciar Sesión
Descargas
Descargas
Equipos Complementarios
Complementarios
Artículos
Artículos
Videos
Videos
Material de Marketing
Marketing
Etiqueta Producto
Ficha Técnica
TWDS-2014
Especificaciones
Características Generales
Tipo:
Amplificador de Punta de Torre
Frecuencia:
806-960 MHz
Ganancia:
15 dB (típico)
Número de Cavidades:
8 de 4' de diámetro
Ancho de Banda:
5, 6, 10, 15 ó 20 MHz
Conectores:
N Hembra con pines centrales de oro
Especificaciones Eléctricas
Rango de Frecuencia:
806-960 MHz
Ganancia del Sistema:
15 dB a 17 dB (típico)
Ancho de Banda Preselector:
5, 6, 10, 15, 20 MHz
Figura de Ruido:
Bipolar PHEMT 10 - 2.7 dB / 1.2 dB
Punto de Intercepción 3er Orden:
+35 dBm / +33 dBm
Tensión de Entrada DC:
+15 VCC / 280 mA (+12 VCC opcional)
VSWR de Entrada:
<1.3:1
Protección contra Rayos:
Supresor de impulso
Rango de Temperatura:
-40°C a +70°C
Especificaciones Mecánicas
Dimensiones:
16 x 8 x 6 pulgadas (40.6 x 30.3 x 15.2 cm)
Peso:
39 lb (17.7 kg)
Acabado:
NEMA 4 - Gris (poliéster en polvo)
Puerto de Muestreo:
Opcional, conectado a la entrada del preselector
Características de Redundancia
Redundancia:
Par híbrido con relé de bypass
Fuente de Alimentación:
Fuente TTBS-4586 o Multiacoplador con -TT
Atenuación:
35 dB a ±10 MHz
