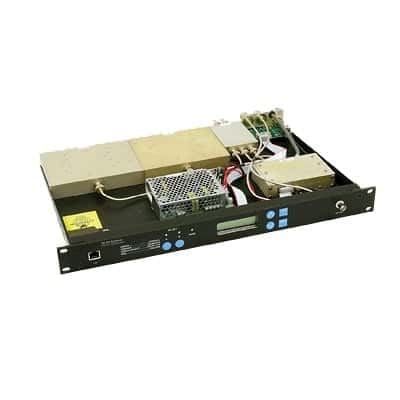

42983H01M Multiacoplador de recepción para TTA, 792-824 MHz, 16 Canales, 90-240 Vca. | SYSCOM

42983H01M Multiacoplador de recepción para TTA, 792-824 MHz, 16 Canales, 90-240 Vca. | SYSCOM

Especificaciones

Características Principales

Rango de Frecuencia: 792-824 MHz
Ganancia Neta: +1 dB típica, 0 dB mínimo
Ganancia: 23 dB
Número de Salidas: 16 puertos
Impedancia: 50 Ohm
VSWR: < 2:1
Conectores: BNC Hembra en puertos de salida y N Hembra hacia TTA
Atenuación Electrónica: 0-15.5 dB en pasos de 0.5 dB
Requerimientos de Potencia: 90-240 Vca @ 180 mA
Temperatura de Operación: 0°C a +50°C
Gabinete: Estándar EIA, Montaje en Rack 19'
Dimensiones: 38 x 483 x 356 mm
Peso: 4.8 kg

Especificaciones Técnicas

Noise Figure: 4 dB
1dB Compression Point: +27 dBm
3rd Order Output IP: +46 dBm
Split Loss: 18 dB
Test Port Input: BNC - female
Ethernet Interface: Fast ATP mode switching and alarm details
Alarm Contacts: Two Form C Contacts (2A @ 30 VDC or 0.5A @ 125 VAC)
Distribution Amp Electronic Attenuator: 0-3 dB in 0.5 dB steps

Características de Diseño

Diseño cuadratura acoplada con LNA redundantes
Protección contra rayos en todos los puertos I/O
Compatibilidad AISG/EIA-485 para comunicación de datos
Puerto de prueba RF para mediciones desde nivel del suelo
Carcaza compacta resistente a la intemperie

Aplicaciones

Sistemas de comunicación pública
Estaciones base de telecomunicaciones
Aplicaciones críticas de seguridad pública
Sistemas con desbalance entre usuarios móviles y de mano

Funciones de Control

Atenuadores programables electrónicamente
Monitoreo continuo con microprocesador
Conmutación automática de fallos
Visualización mediante LCD multifunción
Interfaz web para control remoto

Filtrado RF

Filtro de banda pasante TEM de 7-poleas
Rechazo > 60 dB @ 776 y 851 MHz
Pérdida de inserción < 0.8 dB
Filtros adicionales disponibles para ventanas de 3 a 15 MHz

Redundancia y Protección

Doble circuito de polarización para LNAs
Conmutación automática de LNAs con fallos
Protección contra sobretensiones en todos los conectores
Funcionamiento continuo ante fallos en cable de datos
Alarmas mediante contactos Form C

Interfaz y Monitoreo

Pantalla LCD multifunción con LEDs multicolores
Interfaz web para control remoto
Conector Ethernet para configuración ATP
Comunicación AISG/EIA-485 con TTA
Datos operacionales en tiempo real
