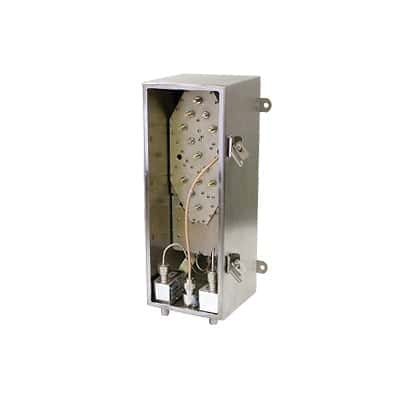

42983H01T Amplificador de Punta de Torre (TTA), 792-824MHz, 23 dB, 12Vcc. | SYSCOM

42983H01T Amplificador de Punta de Torre (TTA), 792-824MHz, 23 dB, 12Vcc. | SYSCOM

Especificaciones

Características Principales

Amplificador de Punta de Torre (TTA) de alta performance
Diseñado para aplicaciones críticas de Seguridad Pública
Dos LNA independientes con circuitos de polarización separados
Circuitos de detección de fallos controlados por microprocesador
Comunicación AISG/EIA-485 entre el TTA y la unidad base
Puerto de prueba RF para mediciones desde nivel del suelo
Interfaz web para control y monitoreo
Conector Ethernet para modo ATP y detalles de alarmas

Especificaciones Eléctricas

Rango de Frecuencia: 792-824 MHz
Ganancia: 23 dB
Pérdida por Inserción: < 0.8 dB
Figura de Ruido: 2.9 dB (típico), 3.5 dB (máximo)
Rechazo: > 60 dB @ 776 y 851 MHz
Impedancia: 50 Ω
Tipo de Preselector: 7 polos TEM con acoplamiento cruzado
Requerimiento de Potencia: 12 Vcc @ 1.25 A
Protección a Descargas: Supresor de impulsos en todos los conectores externos
IIP3 (3er Orden): > 15 dBm

Especificaciones Mecánicas

Gabinete: NEMA 4X modificado, acero inoxidable resistente a intemperie
Conectores: N Hembra
Dimensiones: 457 x 152 x 152 mm
Peso: 9.1 kg
Rango de Temperatura: -30°C a 60°C

Funcionalidades Avanzadas

Redundancia de LNA con conmutación automática para alta disponibilidad
Detección de fallas y conmutación automática de cada quad-LNA
Protección integral contra rayos en todos los puertos I/O
Sistema de aislamiento de TX portador de 120 dB
Dos contactos Form C para reporte de fallas

Aplicaciones

Mejora de sensibilidad en estaciones base (BTS)
Compensación de desbalance entre usuarios móviles y de mano
Sistemas de comunicación crítica para Seguridad Pública
Aplicaciones donde se requiere alta disponibilidad y redundancia
Sistemas con necesidad de monitoreo remoto y reporte de alarmas

Operación y Pruebas

Puerto de prueba RF integrado para mediciones de ganancia, sensibilidad y desensibilización
Dos modos de prueba accesibles mediante interruptores de membrana en el panel frontal:

Modo de Sistema: Conecta al puerto de 45 dB en el LNA
Modo Desensibilización: LNA conmutado a carga de 50 ohmios

Modos de prueba con temporizador automático (9 minutos) a menos que se realicen pruebas ATP a través de interfaz Ethernet

Compatibilidad y Opciones

Compatible con sistema TTA completo (amplificador y unidad multicoupler)
Opción de filtros adicionales para selectividad mejorada:

Filtros de 3, 6, 9, 14 MHz de ancho de banda (792-806 MHz)
Filtros de 3, 5, 10, 15 MHz de ancho de banda (806-824 MHz)

Disponible en versión con alimentación de -48V DC
