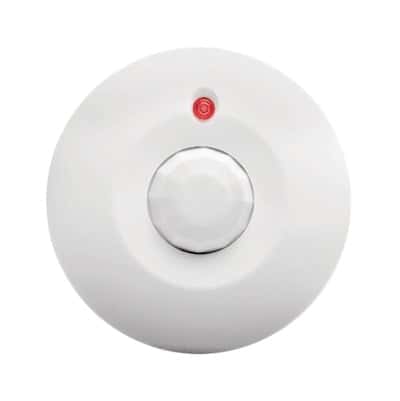

Detector Inalámbrico de Movimiento Infrarrojo para Techo

Descripción General

Detector inalámbrico de movimiento por infrarrojo pasivo (PIR) diseñado para instalación en techo, con tecnología avanzada de detección y bajo consumo energético. Incorpora sistemas de protección antimanipulación y tecnología de compensación de temperatura para mayor precisión.

• Detector de movimiento interior para aplicaciones residenciales y comerciales
• Funciona con paneles de control Rosslare HomeLogiX™ y AuraSys™ (requiere módulo XR-16 para AuraSys™)
• Detección mediante sensor piro eléctrico que advierte cambios en la energía infrarroja
• Incorpora lógica difusa para reducir falsas alarmas
• Sistema de auto-comprobación y supervisión de nivel de batería

Características Adicionales

• Transmisión inalámbrica: Frecuencia G = 433.92 MHz, alcance de 200 metros en campo abierto
• Auto-comprobación: Cada 3 horas desde la última alarma
• Supervisión: Transmisión automática cada 20 minutos
• Detección de movimiento: Análisis de espectro analógico y digital de 10 bits
• Modos de sensibilidad: Alta, media o baja (configurable por jumper JP2)
• Comprobación de funcionamiento: Botón de prueba para verificación de detección
• Protección contra interferencias: Detección magnética y eléctrica digital

Recomendaciones de Instalación

• Altura de instalación: Entre 2 y 4 metros sin necesidad de ajustes
• Área de cobertura: 4.8m de diámetro a 2m, 7m a 2.5m, 9m a 3.3m y 13m a 4m de altura
• Evitar: Instalación paralela a equipos de 110V/220V, cerca de conductos de aire, fuentes de calor o lámparas PL
• Requerimientos: Instalación por personal profesional, no usar en exteriores
• Protección: No tocar el sensor piro eléctrico en el PCB

Señalización LED

• Preparación: Parpadeo de 2 segundos encendido/apagado durante 1 minuto
• Estado de detección: Parpadeo de 2 segundos encendido, 2 segundos apagado
• Problema PIR: Parpadeo de 1 segundo encendido/apagado
• Problema de temperatura: Parpadeo constante

Configuración

• Jumper de sensibilidad (JP2): Posiciones para alta, media o baja sensibilidad
• Jumper de ahorro energético (JP1): Modo normal o dinámico
• Modo comprobación (S3): 1 segundo para comprobación de recorrido, más de 3 segundos para comprobación de radio
• Antimanipulación trasero (R11): Activado por defecto, desactivar para permitir detección trasera

Advertencias

• Este producto debe ser instalado por un profesional
• No es adecuado para uso en exteriores
• No tocar el sensor piro eléctrico en el PCB
• No modificar el equipo sin autorización, anula la garantía

Garantía

Producto cubierto por garantía limitada de un año para el comprador original, cubriendo defectos de material o fabricación. No incluye defectos por uso incorrecto, manipulación no autorizada o instalación por personal no calificado.
