Name: ANDREW / COMMSCOPE 78EZNF
Brand: ANDREW / COMMSCOPE
SKU: 78-EZNF
Price: 60.9 MXN
Availability: InStock

El conector 78EZNF de Andrew / CommScope representa el pináculo de la conectividad RF con su diseño avanzado y especificaciones de alto rendimiento. Este conector tipo N hembra está optimizado para cables FXL-780, AVA5-50 y AVA5-50FX, ofreciendo una solución robusta y eficiente para diversas aplicaciones en telecomunicaciones y radiocomunicaciones.

General

Tipo de Conector: N Hembra
Estilo del Cuerpo: Recto
Marca: EZfit®
Ángulo de Montaje: Recto
Nota de Pedido: Producto estándar de CommScope [Global]

Eléctrico

Impedancia del Conector: 50 ohm
Banda de Frecuencia Operativa: 0 – 5000 MHz
Impedancia del Cable: 50 ohm
IMD de 3er Orden, típico: -116 dBm @ 1800 MHz
Método de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
Voltaje de Operación RF, máximo: 707.00 V
Voltaje de Prueba: 2000 V
Resistencia del Contacto Exterior, máximo: 0.30 mOhm
Resistencia del Contacto Interior, máximo: 2.00 mOhm
Resistencia de Aislamiento, mínimo: 5000 MOhm
Potencia de Pico, máximo: 10.00 kW
Pérdida de Inserción, típica: 0.05 dB

Mecánico

Método de Fijación del Contacto Exterior: Abrazadera
Método de Fijación del Contacto Interior: Cautivo
Recubrimiento del Contacto Exterior: Trimetal
Recubrimiento del Contacto Interior: Plata
Durabilidad de Unión: 25 ciclos
Durabilidad de la Interfaz: 500 ciclos
Método de Durabilidad de la Interfaz: IEC 61169-16:9.5
Fuerza de Retención del Conector: 1334 N (300 lbf)
Torque de Retención del Conector: 8.13 Nm (72.00 in lb)
Fuerza de Inserción: 66.72 N (15.00 lbf)
Método de Fuerza de Inserción: MIL-C-39012C-3.12, 4.6.9
Presurizable: No

Dimensiones

Tamaño Nominal: 7/8 in
Diámetro: 37.21 mm (1.47 in)
Longitud: 51.20 mm (2.02 in)
Peso: 136.00 g (0.30 lb)

Ambiental

Temperatura Operativa: -40 °C a +85 °C (-40 °F a +185 °F)
Temperatura de Almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
Profundidad de Inmersión: 1 m
Método de Prueba de Inmersión: IEC 60529:2001, IP68
Método de Prueba de Chorro de Agua: IEC 60529:2001, IP66
Método de Prueba de Resistencia a la Humedad: MIL-STD-202F, Método 106F
Método de Prueba de Choque Mecánico: MIL-STD-202F, Método 213B, Condición de Prueba C
Método de Prueba de Choque Térmico: MIL-STD-202F, Método 107G, Condición de Prueba A-1
Método de Prueba de Vibración: IEC 60068-2-6
Método de Prueba de Corrosión: MIL-STD-1344A, Método 1001.1, Condición de Prueba A

Certificaciones

RoHS 2011/65/EU: Conforme por excepción
China RoHS SJ/T 11364-2006: Sobre el Valor Máximo de Concentración (MCV)
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

El conector 78EZNF es indiscutiblemente una de las mejores opciones en el mercado por su rendimiento superior, durabilidad y diseño robusto. Es ideal para instalaciones exigentes que requieren la máxima fiabilidad.

HERRAMIENTAS

SOPORTE

DESCARGAS

DISPONIBLE EN:

SÍGUENOS EN:

CONTACTO

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Alternativas Similares

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Conector N Hembra, de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.

Conector N Hembra, de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.

Conector N Hembra de Anillo Plegable para LP600, LMR-600, 7977A, CNT-600.

Conector N Hembra de Anillo Plegable para LP600, LMR-600, 7977A, CNT-600.

Conector N Hembra de anillo plegable para cables LP-195, LP-142, RG-142/U, LMR-195.

Conector N Hembra de anillo plegable para cables LP-195, LP-142, RG-142/U, LMR-195.

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Conector N Hembra para LDF4-50A, LP-450

Conector N Hembra para LDF4-50A, LP-450

Conector N Hembra de Montaje de Panel con 4 perforaciones a 12.7 mm, soldable.

Conector N Hembra de Montaje de Panel con 4 perforaciones a 12.7 mm, soldable.

Conector tipo N hembra para FSJ1-50A

Conector tipo N hembra para FSJ1-50A

Conector N Hembra de Rosca para LMR-400, 9913, 7810A, 8214, CNT-400, RG8/U-SYS, R-FLASH-1113, Plata/ Oro/ Teflón.

Conector N Hembra de Rosca para LMR-400, 9913, 7810A, 8214, CNT-400, RG8/U-SYS, R-FLASH-1113, Plata/ Oro/ Teflón.

Conector N hembra para cable FSJ4-50B

Conector N hembra para cable FSJ4-50B

Conector N Hembra de chasis para cable FSJ1-50A

Conector N Hembra de chasis para cable FSJ1-50A

Conector N Hembra para cable FSJ150A y RADIAX RXL1-1RN (1/4').

Conector N Hembra para cable FSJ150A y RADIAX RXL1-1RN (1/4').

Conector de 15 A 125 V CA/ 2 Polos 3 Hilos/ Grado Industrial/ Color Blanco y Negro/ NEMA 5-15R.

Conector de 15 A 125 V CA/ 2 Polos 3 Hilos/ Grado Industrial/ Color Blanco y Negro/ NEMA 5-15R.

Conector TNC Hembra para 9913, 7810A, 8214, CNT-400, RG8/U-SYS, RFLASH-1113.

Conector TNC Hembra para 9913, 7810A, 8214, CNT-400, RG8/U-SYS, RFLASH-1113.

Conector BNC Hembra de Anillo para Cables RG-8/X, LMR-240, 9258, Níquel/ Oro/ Delrin.

Conector BNC Hembra de Anillo para Cables RG-8/X, LMR-240, 9258, Níquel/ Oro/ Delrin.

Equipos Relacionados

Antena base UHF 440-460 MHz, Fibra de Vidrio, 10 dB de Ganancia, Serie HX para Climas Extremos

Antena base UHF 440-460 MHz, Fibra de Vidrio, 10 dB de Ganancia, Serie HX para Climas Extremos

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Duplexer Pasa Banda-Rechazo de Banda, 406-512 MHz, 4 Cav. de 4" por lado, 5 MHz, 350 Watt, N Hem.

Duplexer Pasa Banda-Rechazo de Banda, 406-512 MHz, 4 Cav. de 4" por lado, 5 MHz, 350 Watt, N Hem.

MICRÓFONO DE SOLAPA P/ RADIOS KENWOOD SERIE 80/ 140/ 180/ NX200/ 410.

MICRÓFONO DE SOLAPA P/ RADIOS KENWOOD SERIE 80/ 140/ 180/ NX200/ 410.

Cable Coaxial HELIAX Superflexible de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Cable Coaxial HELIAX Superflexible de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Conector N macho para cable LDF4-50A, LP-450A

Conector N macho para cable LDF4-50A, LP-450A

Combinador 440-510 MHz, para 5 Canales, 125 Watt, 300 KHz (min.) de Sep. Tx-Tx, 2 Aisladores N Hembra.

Combinador 440-510 MHz, para 5 Canales, 125 Watt, 300 KHz (min.) de Sep. Tx-Tx, 2 Aisladores N Hembra.

Duplexer SYSCOM Modificado en UHF, 6 Cav. 440-470 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

Duplexer SYSCOM Modificado en UHF, 6 Cav. 440-470 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

Kit para Montaje Lateral en Torre, Antenas UHF Serie HX Hustler

Kit para Montaje Lateral en Torre, Antenas UHF Serie HX Hustler

Conector N Macho para cable FSJ4-50B

Conector N Macho para cable FSJ4-50B

Antena base UHF 450-470 MHz, Fibra de Vidrio, 10 dB de Ganancia, Serie HX para Climas Extremos

Antena base UHF 450-470 MHz, Fibra de Vidrio, 10 dB de Ganancia, Serie HX para Climas Extremos

Jumper con Cable LP142 de 60 cm (23.62 Pulgadas), con Conectores BNC Macho a N Macho.

Jumper con Cable LP142 de 60 cm (23.62 Pulgadas), con Conectores BNC Macho a N Macho.

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Fuente de poder 13.8Vcc, 35A, lineal regulada con circuito cargador de baterías, para instalación en rack

Fuente de poder 13.8Vcc, 35A, lineal regulada con circuito cargador de baterías, para instalación en rack

Cable Coaxial 50 Ohms c/Conductor Solido d/Aluminio (Tramo de 3 Metros (9.84 Pies))

Cable Coaxial 50 Ohms c/Conductor Solido d/Aluminio (Tramo de 3 Metros (9.84 Pies))

Protector RF Coaxial Para 10 - 1000 MHz de Ceja Frontal y Conectores N Hembra en Ambos Lados, 50 Ω

Protector RF Coaxial Para 10 - 1000 MHz de Ceja Frontal y Conectores N Hembra en Ambos Lados, 50 Ω

Especificaciones

Accesorios Compatibles

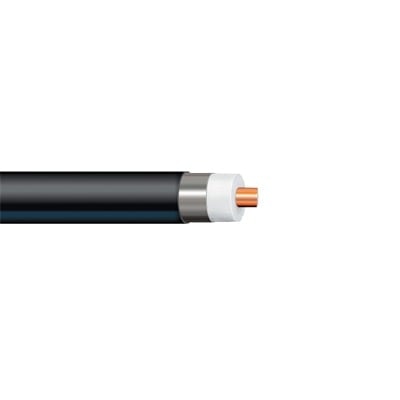

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.
