Name: ANDREW / COMMSCOPE 78EZNM
Brand: ANDREW / COMMSCOPE
SKU: 78-EZNM
Price: 53.37 MXN
Availability: InStock

Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introducción

El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope está diseñado para ofrecer la máxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicación que requieren una conexión robusta, duradera y altamente eficiente. Con una construcción de alta calidad y especificaciones técnicas que superan los estándares de la industria, este conector asegura una transmisión de señal óptima y confiable.

Generales

Marca: EZfit®
Código del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores eléctricos coaxiales)
Ángulo de Montaje: Recto
Nota de Pedido: Producto estándar CommScope® (Global)

Eléctricas

Impedancia del Conector: 50 ohms
Banda de Frecuencia de Operación: 0 – 5000 MHz
Impedancia del Cable: 50 ohms
IMD de Tercer Orden, Típico: -116 dBm a 1800 MHz
Método de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
Voltaje de Operación RF, Máximo [V RMS]: 707.00 V
Voltaje de Prueba: 2000 V
Resistencia de Contacto Externo, Máximo: 0.30 mOhm
Resistencia de Contacto Interno, Máximo: 2.00 mOhm
Resistencia de Aislamiento, Mínimo: 5000 MOhm
Potencia Máxima de Pico: 10.00 kW
Pérdida de Inserción, Típica: 0.05 dB

Mecánicas

Método de Fijación del Contacto Externo: Abrazadera
Método de Fijación del Contacto Interno: Cautivo
Recubrimiento del Contacto Externo: Trimetal
Recubrimiento del Contacto Interno: Plata
Durabilidad del Acoplamiento: 500 ciclos (Método IEC 61169¬16:9.5)
Fuerza de Retención del Conector: 1334 N | 300 lbf
Torque de Retención del Conector: 8.13 N¬m | 72.00 in lb
Fuerza de Inserción: 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9)
Presurizable: No
Torque de Prueba de la Tuerca de Acoplamiento: 4.52 N¬m | 40.00 in lb
Fuerza de Retención de la Tuerca de Acoplamiento: 444.82 N | 100.00 lbf (Método MIL¬C-39012C¬3.25, 4.6.22)

Dimensiones

Tamaño Nominal: 7/8 in
Diámetro: 37.21 mm | 1.47 in
Longitud: 58.00 mm | 2.28 in
Peso: 137.08 g | 0.30 lb

Ambientales

Temperatura de Operación: -40 °C a +85 °C [¬40 °F a +185 °F]
Temperatura de Almacenamiento: ¬55 °C a +85 °C [¬67 °F a +185 °F]
Profundidad de Inmersión: 1 m (Prueba de Inmersión IEC 60529:2001, IP68)
Prueba de Chorro de Agua: Mated (Método IEC 60529:2001, IP66)
Resistencia a la Humedad: Método MIL¬STD-202F, Método 106F
Prueba de Choque Mecánico: Método MIL¬STD¬202F, Método 213B, Condición de Prueba C
Prueba de Vibración: Método IEC 60068¬2¬6
Prueba de Corrosión: Método MIL¬STD-1344A, Método 1001.1, Condición de Prueba A

Rendimiento de Retorno de Pérdida/VSWR

50–1000 MHz: VSWR 1.02, Return Loss 40.00 dB
1000–1900 MHz: VSWR 1.03, Return Loss 38.00 dB
1900–2200 MHz: VSWR 1.04, Return Loss 35.00 dB
2200–2700 MHz: VSWR 1.05, Return Loss 32.00 dB
2700–3600 MHz: VSWR 1.07, Return Loss 30.00 dB
3600–5000 MHz: VSWR 1.11, Return Loss 26.00 dB

Cumplimiento Normativo/Certificaciones

RoHS 2011/65/EU: Cumple por Excepción
China RoHS SJ/T 11364¬2006: Por Encima del Valor de Concentración Máximo [MCV]
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad.

HERRAMIENTAS

SOPORTE

DESCARGAS

DISPONIBLE EN:

SÍGUENOS EN:

CONTACTO

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Alternativas Similares

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Conector N Macho de Anillo Plegable para Cables Coaxiales LP-142, LP-195, RG-58/U, RG-142/U, LMR-195, Níquel/ Oro/ Teflón.â€‹

Conector N Macho de Anillo Plegable para Cables Coaxiales LP-142, LP-195, RG-58/U, RG-142/U, LMR-195, Níquel/ Oro/ Teflón.â€‹

Conector N Macho para Cables con Conductor Central de AWG-11 ó 13, Tipo RG-8/U (BELDEN 8237), RG-213/U (8267), RG-214 (8268).

Conector N Macho para Cables con Conductor Central de AWG-11 ó 13, Tipo RG-8/U (BELDEN 8237), RG-213/U (8267), RG-214 (8268).

Conector DIN 7-16 DIN Macho para cables de 7/8", FXL-780, AVA5-50.

Conector DIN 7-16 DIN Macho para cables de 7/8", FXL-780, AVA5-50.

Conector N Macho de Anillo Plegable para Cable LP-195, RG-58/U, Plata/ Oro/ Teflón.

Conector N Macho de Anillo Plegable para Cable LP-195, RG-58/U, Plata/ Oro/ Teflón.

Conector N Macho en A/R para LP-400, LMR-400, 9913, 7810A, CNT-400, RG8/U-SYS, RFLASH-1113.â€‹

Conector N Macho en A/R para LP-400, LMR-400, 9913, 7810A, CNT-400, RG8/U-SYS, RFLASH-1113.â€‹

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Conector N Macho para cable FSJ4-50B

Conector N Macho para cable FSJ4-50B

Conector N macho A/R para cable FSJ4-50B (1/2")

Conector N macho A/R para cable FSJ4-50B (1/2")

Conector N Macho para cable FSJ1-50A

Conector N Macho para cable FSJ1-50A

Conector F Macho Plegable para Cable Coaxial RG-59/U, Níquel / Níquel /Polietileno.

Conector F Macho Plegable para Cable Coaxial RG-59/U, Níquel / Níquel /Polietileno.

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Conector Tipo Perro para Varilla 5/8" a Cable Calibre 1/0 AWG a 250 MCM

Conector Tipo Perro para Varilla 5/8" a Cable Calibre 1/0 AWG a 250 MCM

Conector UHF Macho (PL-259) para Cables RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata )/ Plata/ Teflón.

Conector UHF Macho (PL-259) para Cables RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata )/ Plata/ Teflón.

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Equipos Relacionados

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

Conector DIN 7/16 Macho Para Cable FSJ4-50B

Conector DIN 7/16 Macho Para Cable FSJ4-50B

Conector DIN 7-16 DIN Macho para cables de 7/8", FXL-780, AVA5-50.

Conector DIN 7-16 DIN Macho para cables de 7/8", FXL-780, AVA5-50.

Conector N Hembra para cable AVA6-50

Conector N Hembra para cable AVA6-50

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Protector RF Coaxial de Banda Ancha 100 a 512 MHz Para Combinadores Con Conectores N Hembra

Protector RF Coaxial de Banda Ancha 100 a 512 MHz Para Combinadores Con Conectores N Hembra

Conector DIN 7-16 Macho para LDF4-50A, LP-450A

Conector DIN 7-16 Macho para LDF4-50A, LP-450A

Conector N Macho para cable FSJ4-50B

Conector N Macho para cable FSJ4-50B

Cable Coaxial HELIAX Superflexible de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Cable Coaxial HELIAX Superflexible de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Kit de aterrizaje Estándar para cable de 1/2". Longitud del conductor 24"

Kit de aterrizaje Estándar para cable de 1/2". Longitud del conductor 24"

Protector RF Coaxial Para 1.5 a 700 Mhz Con Conectores N Hembra en Ambos Lados Con Ceja Lateral, 10 Años de Garantía

Protector RF Coaxial Para 1.5 a 700 Mhz Con Conectores N Hembra en Ambos Lados Con Ceja Lateral, 10 Años de Garantía

Cable Coaxial HELIAX de 1/4, Cobre Corrugado, Superflexible, Blindado, 50 Ohms

Cable Coaxial HELIAX de 1/4, Cobre Corrugado, Superflexible, Blindado, 50 Ohms

Protector RF Coaxial Para 10 a 1000 MHz Con Ceja Frontal Con Conectores N Macho y N-Hembra, 50 Ω

Protector RF Coaxial Para 10 a 1000 MHz Con Ceja Frontal Con Conectores N Macho y N-Hembra, 50 Ω

Cable Coaxial HELIAX 1-1/4, Cobre Corrugado, Blindado, Impedancia 50 Ohms

Cable Coaxial HELIAX 1-1/4, Cobre Corrugado, Blindado, Impedancia 50 Ohms

Conector N Macho para cable FSJ1-50A

Conector N Macho para cable FSJ1-50A

Duplexer Pasa Banda-Rechazo de Banda, 406-512 MHz, 4 Cav. de 4" por lado, 5 MHz, 350 Watt, N Hem.

Duplexer Pasa Banda-Rechazo de Banda, 406-512 MHz, 4 Cav. de 4" por lado, 5 MHz, 350 Watt, N Hem.

Especificaciones

Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introducción

Accesorios Compatibles

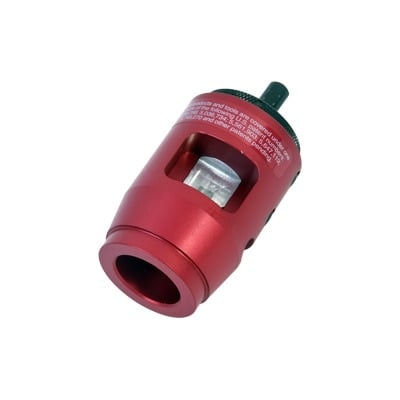

Herramienta Automatizada para Preparar Cable FXL-780

Herramienta Automatizada para Preparar Cable FXL-780

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

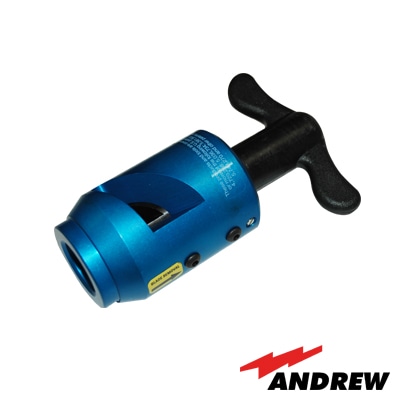

Herramienta Manual para Despuntar Cable Heliax de 7/8
